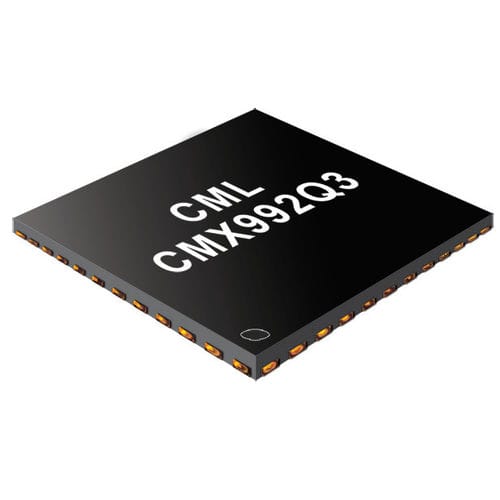

Беспроводной приемник CMX992
радиоцифровоймодульный

беспроводной приемник
беспроводной приемник
беспроводной приемник
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
радио, беспроводной, цифровой
Другие характеристики
модульный, для внешнего пространства

Описание

CMX992 - это однокристальная высокопроизводительная ИС радиочастотного приемника для аналоговых и цифровых радиосистем. Он работает в диапазоне от 100 МГц до 1 ГГц, а его архитектура I/Q поддерживает несколько типов модуляции и полос пропускания при единой конструкции радиоприемника. В CMX992 интегрированы подсистемы первого смесителя, Rx демодуляторов, IF PLL и IF VCO, которые минимизируют внешние цепи, необходимые для реализации полного приемника. Выбираемые пользователем режимы соответствуют различным требованиям приложений. Тракт Rx включает встроенный первый Rx-смеситель с двумя выходами для поддержки двух вариантов внешнего фильтра 1-й ПЧ, затем встроенный входной мукс 2:1, за которым следуют функции VGA и измерения уровня широкополосного сигнала для поддержки реализации АРУ. Сигнал 1-й ПЧ затем либо демодулируется I/Q до нулевой ПЧ, либо микшируется до выхода с низкой ПЧ. CMX992 обеспечивает дифференциальный и односторонний выход Rx и дифференциальные усилители для гибкого формирования сигнала. CMX992 включает основные функции ВЧ и ПЧ высокопроизводительного приемника и может использоваться в широком спектре узкополосных и широкополосных беспроводных продуктов, включая многомодовые аналого-цифровые терминалы. CMX992 может использоваться там, где применяется высоколинейная модуляция, например, в таких приложениях, как TETRA, где типичное решение передатчика включает передатчик CMX998 с декартовой обратной связью. Высокопроизводительный (от 100 МГц до 1 ГГц) радиочастотный приемник Rx: - Радиочастотный смеситель с выбором выхода - Выбор входа 1-й ПЧ - Усилитель 1-й ПЧ с переменным коэффициентом усиления (VGA) - Индикатор уровня сигнала 1-й ПЧ (SLI) - Двухрежимный демодулятор - I/Q нулевая ПЧ с дифференциальными выходами - Два выбираемых выхода ПЧ (450 кГц или 455 кГц) ПЧ - Синтезатор ПЧ LO - Усилитель с отрицательным сопротивлением ПЧ VCO

---
