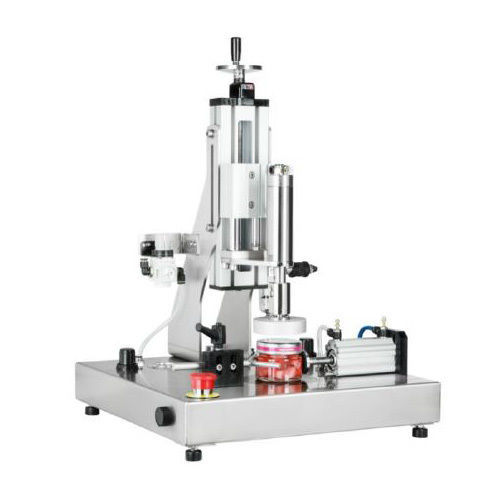

Вертикальное устройство закупорки бутылок

пневматическоес ручным управлениемс ручным управлением

Обзор
Настольный пневматический закрыватель Flip-top для контролируемого затягивания винтовых и пластиковых крышек. Нержавеющая основа. Ручная регулировка высоты закрывающей головки с маховиком и счётчиком, дающим ссылку по высоте ёмкости. Стандартная максимальная высота ёмкости 350 мм (может быть индивидуально настроена). Вертикальное давление и крутящий момент регулируются; механический захват по горловине для бутылок из низкоплотного пластика. Возможна поставка индивидуальных ПВХ центрирующих/позиционирующих устройств для мелких флаконов.

Работа
Оператор настраивает параметры под размеры ёмкости и крышки, устанавливает крышку в шпиндель или на горлышко и одновременно нажимает обе боковые кнопки для закрытия. Крутящий момент регулируется подачей воздуха и после установки остаётся постоянным и повторяемым. Пружинный компенсатор смягчает фазу контакта крышки и ёмкости.

Пневмопитание и рекомендации по установке
Аппарат полностью пневматический и требует компрессора. Рекомендуется: 2 HP, ресивер ≥ 80 L, производительность воздуха ≥ 300 Nl/min; безмасляная конструкция, желательно с шумопогашением. Пневмокомпоненты рассчитаны на сухую работу; смазка не требуется. Пневматический лопаточный мотор в нержавеющем корпусе доступен в различных вариантах по крутящему моменту. Расход воздуха: макс. 190 Nl/min при 7 бар.

Смена формата
Для каждого формата крышки требуется специальный шпиндель. Варианты: корпус из нержавеющей стали или алюминия; шарики и пружина для установки крышки; фрикционная резина или внутренняя насечка для соответствия форме крышки. Магнитные патроны доступны для металлических винтовых крышек размеров: 038, 43, 48, 53, 58, 63, 66, 70, 77, 82 (стандарт и deep).

Отрасли применения

• Пищевая
• Косметическая
• Химическая

Технические характеристики

• Габариты основания: 450 × 450 mm
• Максимальная стандартная высота ёмкости: 350 mm (настраиваемая)
• Производительность: ок. 500–600 бутылок/ч
• Масса: 25–30 kg
• Питание: сжатый воздух 3–7 bar
• Потребление: макс. 190 Nl/min при 7 bar
• Рекомендуемый компрессор: 2 HP, ресивер ≥ 80 L, поток ≥ 300 Nl/min (рекомендуется безмасляный)
• Конструкция: нержавеющая опорная плита; пневматический лопаточный мотор в различных вариантах крутящего момента
• Регулировка высоты: вручную маховиком со счётчиком
• Фиксация ёмкости: регулируемый пневмоцилиндр
• Обработка бутылок: механический захват по горловине для низкоплотных пластиков
• Смена формата: специальный шпиндель для каждого формата; различные решения патронов
• Магнитные патроны: размеры 038/43/48/53/58/63/66/70/77/82 (standard и deep)
• Управление крутящим моментом: посредством давления воздуха; после установки стабильно и повторяемо
• Пружинный компенсатор для амортизации контакта крышки/ёмкости
