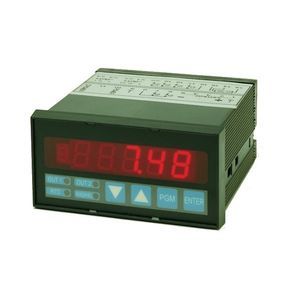

PID-контроллер индикатор UPXXR

для установки на панель

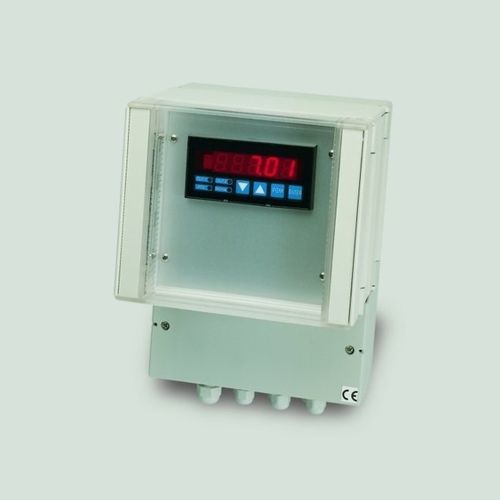

Микропроцессорный ПИД-регулятор, полностью программируемый, подходит для монтажа на панели (степень защиты IP54) и наружной установки (корпус IP65). Конфигурация прибора легко выполняется с помощью дисплея и клавиатуры, а калибровка производится автоматически. Измерения и температура отображаются на 5-значном красном светодиодном дисплее. Mod.uP может быть напрямую подключен к дифференциальному датчику pH или ОВП и к соответствующему температурному чувствительному элементу. Измерение компенсируется с учетом колебаний температуры в соответствии со специальными алгоритмами, специфичными для каждого параметра, и отображается в инженерных единицах. Компенсированное значение температуры используется в алгоритме ПИД-регулятора. ПИД-регулятор поставляется либо с аналоговым выходом управления (4-20 мА или 0-10 В, с гальванической развязкой), либо с цифровым выходом управления (conatct output); в данной версии выход 4-20 мА (или 0-10 В) доступен для повторной передачи значения меры с температурной компенсацией. Прибор имеет 4 цифровых выхода, которые могут быть настроены как NC или NO через программное обеспечение и могут быть запрограммированы как низкий уровень тревоги, высокий уровень тревоги, тревога с гистерезисом или тревога по окнам. 4 цифровых выхода работают от реле. Если управляющий выход от реле, то для управляющего воздействия используется R1. Имеются два цифровых входа, один для цифрового удержания меры, а другой для ввода внешнего сигнала тревоги (например, переключатель уровня, температурный переключатель и т.д.) В качестве опции прибор поставляется с включенной последовательностью очистки: в этой версии он может управлять химической очисткой датчика по определенному алгоритму, с программируемыми таймерами, управляя насосом моющего средства через реле R4.
