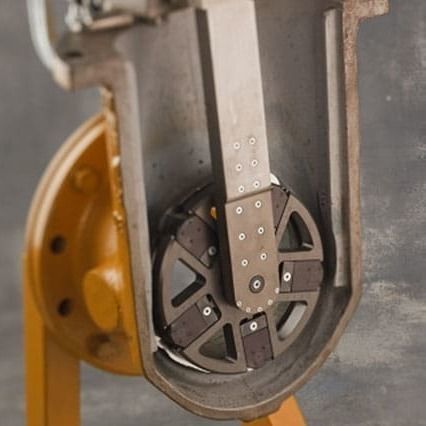

Пневматический притирочный станок VM1000

переноснойсверхточный

Обзор
Серия шлифовально-полировальных машин для седел клапанов CLIMAX VM1000 представляет собой переносное прецизионное решение для ремонта клапанов на объекте и в мастерской. Машины шлифуют и полируют седла затворных и поворотных обратных клапанов, восстанавливая уплотняющие поверхности до заводских спецификаций или лучше. В комплект входит наклонный адаптер для быстрой регулировки давления шлифования, что сокращает время установки, увеличивает срок службы клапанов и минимизирует простой в энергогенерации, нефтегазовой отрасли, на НПЗ и в промышленности.

Доступность
Модели VM1350, VM1500 и VM1600 доступны только в аренду; другие модели могут быть поставлены по запросу и смете.

Преимущества продукта

• ПРОИЗВОДИТЕЛЬНОСТЬ
  • Надежная приводная система с приводной цепью до трех размеров крупнее по сравнению с типичными конкурентами; среднее время наработки на отказ (MTBF) ≈ 10 000 часов.
  • Пять планетарных рычагов обеспечивают контакт всех дисков с рабочей поверхностью, устраняя выступы и впадины на седле клапана.
  • Высококачественные абразивы могут сократить время шлифования до 50 %.
• УНИВЕРСАЛЬНОСТЬ
  • Клеящиеся диски со средой обеспечивают надежную фиксацию в эксплуатации и легкое удаление после использования.
  • Быстрая смена между электрическим и пневматическим приводом путем ослабления одного зажимного болта.
  • Конфигурации охватывают диаметры седла 1,25–24 in (32–600 мм); глубина погружения до 39 in (1000 мм).
  • Переход от шлифования к полированию осуществляется простой заменой дисков.
• НАДЕЖНОСТЬ
  • Жесткие планетарные рычаги уменьшают дребезг машины и обеспечивают равномерную поверхность.
  • Запечатанные подшипники планетарных рычагов предотвращают попадание шлифовальной пыли и увеличивают срок службы подшипников.
  • Планетарные рычаги предварительно нагружены и настроены с точностью до 0,000079 in (0,002 mm) для улучшения плоскостности.
  • Модульные компоненты и заводские герметичные подшипники обеспечивают быструю настройку и замену рабочего узла.

Технические характеристики (таблица)
SPECIFICATIONS | Seat diameter range | Submerging depth | Valve type | Power option
VM1150 | 1.25–6 in (32–150 mm) | 16–18 in (400–450 mm) | Gate or swing check | Electric or pneumatic
VM1350 | 1.5–14 in (40–350 mm) | 24 in (600 mm) | Gate or swing check | Electric or pneumatic
VM1600 | 1.5–24 in (40–600 mm) | 39 in (1000 mm) | Gate or swing check | Electric or pneumatic

Технические данные

• Серия: VM1000 (модели VM1150, VM1350, VM1600)
• Диапазоны диаметров седла: VM1150 = 1.25–6 in (32–150 мм); VM1350 = 1.5–14 in (40–350 мм); VM1600 = 1.5–24 in (40–600 мм)
• Глубина погружения: VM1150 = 16–18 in (400–450 мм); VM1350 = 24 in (600 мм); VM1600 = 39 in (1000 мм)
• Поддерживаемые типы клапанов: затворные и поворотные обратные клапаны
• Варианты питания: электрический или пневматический (быстрая смена)
• В комплекте наклонный адаптер для быстрой регулировки давления шлифования
• Привод: цепь повышенной прочности, MTBF ≈ 10 000 часов
• Шлифовальный узел: пять планетарных рычагов для равномерного контакта
• Абразивы: высококачественные материалы для сокращения времени шлифования
• Подшипники: запечатанные подшипники планетарных рычагов; заводская герметизация подшипников для быстрой замены головки
• Точность предварительной нагрузки планетарных рычагов: 0,000079 in (0,002 mm)
• Модульные компоненты для быстрой сборки
• CE сертификация
• Модели VM1350, VM1500, VM1600 только в аренду
