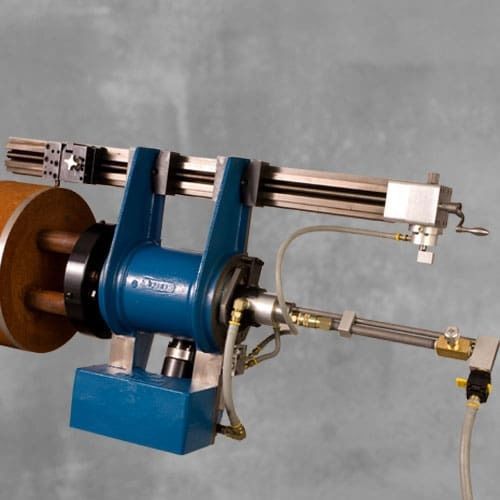

Токарный станок с ручным управлением PL4000

горизонтальныйпереноснойдля мехобработки валов и элементов валов

Обзор
Портативный токарный станок CLIMAX PL4000 разработан для точной обработки валов на месте, когда демонтаж невозможен, а пространство ограничено. Он устанавливается на торец заготовки и требует минимальных радиальных и осевых зазоров, обеспечивая точную локальную обработку при обслуживании, ремонте и капитальном ремонте в промышленных, энергетических и морских условиях.

Преимущества продукта

• Низкий профиль — Требует всего 12,75 дюйма (323,8 мм) радиального зазора для вращения, что позволяет работать в стеснённых условиях.
• Мощный и точный — Выполняет операции точения на длине в 24,75 дюйма (628,7 мм) и обеспечивает нарезку конусов до 2,5 дюйма на фут (63,5 мм на 304,8 мм) по диаметру.
• Обрабатывает валы диаметром от 8,0 до 24,0 дюйма (203,2 – 609,6 мм). Работает в зоне диаметром 12,0 дюйма (304,8 мм) вокруг вала и до 24,0 дюйма (609,6 мм) от торца вала; с опциональным удлинителем — до 27,0 дюйма (685,8 мм).

Технические характеристики
SPECIFICATIONS | INCH | METRIC
Max. Turning Reach | 27″ | 685,8 mm
Shaft Diameter | 8 – 24″ | 203,2 – 609,6 mm
Power Option | Electric or Pneumatic | Electric or Pneumatic

Характеристики / Технические спецификации

• Модель: PL4000
• Макс. досягаемость при точении: 27 in (685,8 mm)
• Диапазон диаметров валов: 8,0 – 24,0 in (203,2 – 609,6 mm)
• Варианты питания: электрическое или пневматическое
• Требуемый радиальный зазор (низкий профиль): 12,75 in (323,8 mm)
• Доступная длина точения: 24,75 in (628,7 mm)
• Возможность нарезки конуса: до 2,5 in на фут (63,5 mm на 304,8 mm) по диаметру
• Рабочая зона: в пределах диаметра 12,0 in (304,8 mm) вокруг вала и 24,0 in (609,6 mm) от торца; 27,0 in (685,8 mm) с опциональным удлинителем
• Назначение: локальная обработка валов для сервисного обслуживания, ремонта и капитального ремонта в промышленности, энергетике и судостроении
• Регулируемая точильная штанга для гибкой настройки (досягаемость, радиус, зазор от препятствий)
• Подходящие операции: повторное точение прямых и конических валов
