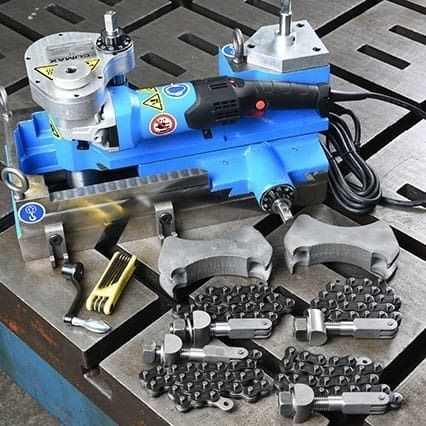

Гидравлический штроборез KM4000

электрический

Обзор
CLIMAX KM4000 — переносной фрезер для нарезки точных шпоночных пазов и широких канавок на промышленных валах. С боковым смещением 2" (50,8 мм) и компактными требованиями к монтажу он позволяет фрезеровать широкие пазы без смены нескольких фрез, сокращая время наладки и затраты на оснастку. Предназначен для работы в полевых условиях и в мастерской, подходит для валов диаметром 4–24" (101,6–609,6 мм). Доступен для продажи и аренды; при необходимости предоставляются сертификаты CE и CSA.

Применение и универсальность

• Механическая обработка шпоночных пазов на объектах и в мастерских: энергогенерация, горнодобывающая промышленность, судостроение и обслуживание тяжёлой техники
• Резка монтажных пазов, карманов для снятия напряжений и шпоночных пазов двигателей
• Полевой ремонт, капремонт и плановое техническое обслуживание

Преимущества изделия

• Боковой ход 2" (50,8 мм) позволяет вырезать широкие карманы или пазы одним торцевым фрезером
• Устанавливается в любой точке вдоль вала и под любым углом для обработки на месте
• Подходит для валов Ø 4–24" (101,6–609,6 мм)
• Универсальный двигатель и трёхступенчатое редукционное устройство обеспечивают высокий крутящий момент для эффективной резки
• Подшипники скольжения и шлицеобразные направляющие обеспечивают плавное и точное продольное и поперечное перемещение
• Контурированная база с самоустановкой и автоцентрированием гарантирует точное положение паза относительно вала
• Прецизионная ходовая винтовая пара Acme с роликовыми опорными подшипниками и нулевой шкалой глубины для точного контроля
• Постоянно герметичная смазка позволяет работать под любым углом; двигатель с мягким пуском поддерживает обороты при возрастании нагрузки
• Возможность быстрого продольного перемещения с помощью дрели для ускорения наладки

Технические данные и примечания
Стандартные размеры шпинделя: 0.75" (19,05 мм) для дюймовых машин; 20 мм (0,79") для метрических. Варианты питания: электрическое, пневматическое или гидравлическое. Требование к зажиму: 8.5" (215,9 мм) длины вала для стандартного зажима; 10.5" (266,7 мм) при зажиме от препятствия. Доступен для продажи и аренды по всему миру; CE и CSA по мере необходимости.

Спецификации
Длина паза | 8" | 203,2 mm
Ширина паза | 3,25" с боковым смещением 2" | 82,6 mm с боковым смещением 50,8 mm
Диаметр вала | 4 – 24" | 101,6 – 609,6 mm
Вариант питания | Электрическое, Пневматическое или Гидравлическое

Особенности / Технические характеристики

• Модель: KM4000
• Длина паза: 8" (203,2 mm)
• Ширина паза: до 3,25" (82,6 mm) с боковым смещением 2" (50,8 mm)
• Боковой ход: 2" (50,8 mm)
• Диапазон диаметров валов: 4 – 24" (101,6 – 609,6 mm)
• Варианты питания: электрическое, пневматическое или гидравлическое
• Стандартные размеры шпинделя: 0.75" (19,05 mm) / 20 mm (0,79")
• Требование к зажиму: 8.5" (215,9 mm) стандарт; 10.5" (266,7 mm) при зажиме от препятствия
• Конструкция: универсальный двигатель, трёхступенчатая передача, антифрикционные подшипники, шлицеобразные направляющие, винт Acme с роликовыми подшипниками, постоянно герметичная смазка, шкала глубины
• Сертификации: CE, CSA (при применимости)
