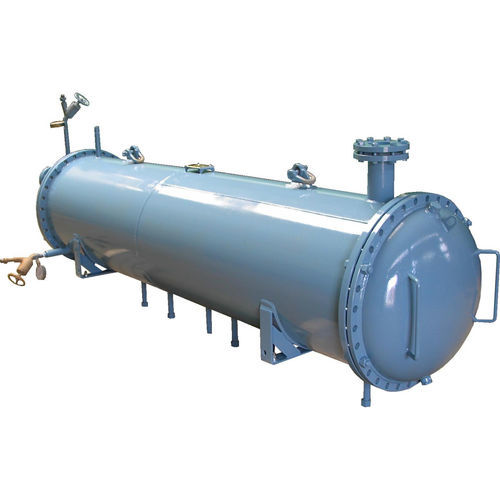

Испаритель с трубами и каландром PSGR

для процесса

Кожухотрубные испарители с кипением агента внутри труб (сухого типа), предназначены для охлаждения воды, технологического соляного раствора или раствора гликоля, применяемых в производстве, системах кондиционирования и охлаждения. Испарители питаются холодильным агентом с помощью термостатического или электронного расширяющего клапана. Конструкция испарителя Испаритель состоит из корпуса и двух плоских крышек, открытой и обратной. Для герметичности соединений крышек с корпусом применяются плоские прокладки с прямоугольным профилем из клингерита. Корпус сделан из стального кожуха с приваренными ситовыми доньями. Он заполнен стальными гладкими трубками, диаметром 12x1,5, с прокатанными концами на ситовых доньях. Внутри корпуса находится система перегородок, направляющая поток охлаждающего вещества в пространстве между трубками. На корпусе в верхней части находятся патрубки входа и выхода охлаждающего вещества (вход охлаждающего вещества через патрубок при обратной крышке), в нижней части находится патрубок выпуска охлаждающего вещества. Приток и отток агента происходит через патрубки, находящиеся на открытой крышке. Приток происходит через нижний патрубок.
