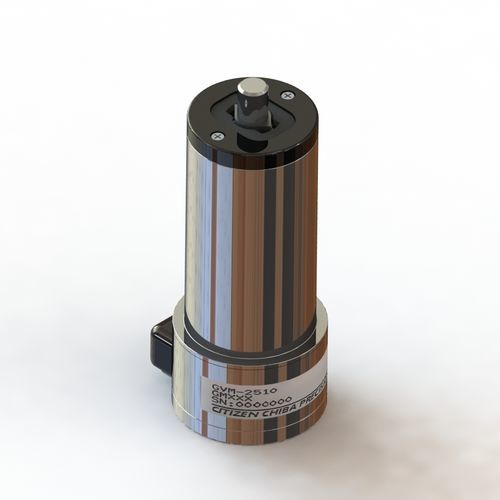

Гальванометрический сканер 1 ось GVM-3113

лазердля использования в медициневысокой точности

Обзор
Модели GVM-3113 и GVMW-3113 — это гальванометрические сканеры для точного управления лазерным пучком. GVM-3113 обеспечивает механический максимальный угол сканирования ±20°, а GVMW-3113 расширяет диапазон до ±40°. Оба варианта весят 570 g и обеспечивают повторяемость 8 µrad. Предназначены для интеграции с совместимыми зеркалами и сервоприводами.

Ключевые характеристики

• Максимальный угол сканирования: GVM-3113 ±20° (механический); GVMW-3113 ±40° (механический)
• Инерция ротора: 17,1 g・cm²
• Сопротивление катушки: 1,24 ±10 % Ω
• Индуктивность катушки: 0,592 ±10 % mH
• Коэффициент крутящего момента: 57,3 ±10 % mN・m/A
• ЭДС обратной связи (Back EMF): 1,00 ±10 % mV/deg/sec
• Пиковый ток: 20 A (Max.)
• Максимальная температура катушки: 110 °C
• Вес: 570 g
• Входной сигнал: 30 mA (Typ.)

Динамические характеристики

• Повторяемость: 8 µrad
• Нелинейность (±10°): 0,1 % (Max.)
• Нелинейность (±20°): GVMW-3113 0,3 % (Typ.)
• Нелинейность (±30°): GVMW-3113 0,8 % (Typ.)
• Нелинейность (±40°): GVMW-3113 3,0 % (Typ.)
• Дрейф смещения: 10 µrad/°C (Max.)
• Дрейф усиления: 30 ppm/°C (Typ.)
• Выходной сигнал - Общий режим: GVM-3113 350 µA (Typ.), GVMW-3113 468 µA (Typ.)
• Выходной сигнал - Дифференциальный режим: GVM-3113 11 µA/deg (Typ.), GVMW-3113 10 µA/deg (Typ.)
• Время ступенчатого отклика: зависит от сочетания размера зеркала и сканера; см. примечания

Совместимость и примечания

• Все указанные характеристики обеспечиваются при использовании серво-драйвера и зеркала Citizen Chiba.
• Все углы приведены в механических градусах.
• Время отклика и динамические характеристики зависят от комбинации размеров зеркала и модели сканера.

Документация

• Зеркало
• Драйвер
• 3D CAD STEP
