Бесщеточный двигатель BD-1350

DC24 Вкомпактный

Наименование изделия

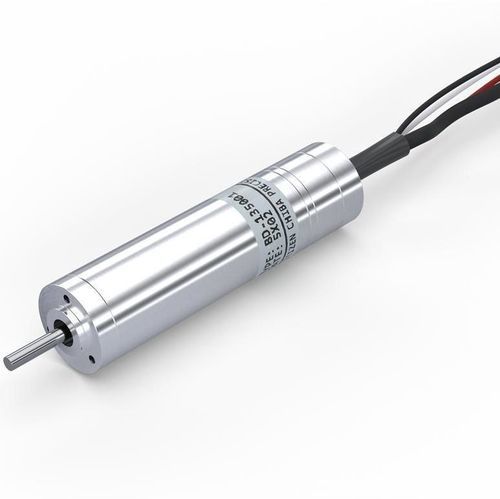

BD-1350 — двигатель постоянного тока для промышленных/прецизионных применений (Производитель: CITIZEN CHIBA PRECISION CO.,LTD.)

Обзор
BD-1350 — компактный 2-полюсный DC-двигатель, предназначенный для прецизионных промышленных применений. Указанные характеристики получены при измерениях с установленным алюминиевым радиатором (57×57×5t) на фланце двигателя. В качестве опций доступны редукторы и магнитные инкрементные энкодеры. Стандартные драйверы серии BSD-36 заводски настроены с ограничением скорости 5 000 об/мин; возможна поставка кастомных драйверов для работы выше 5 000 об/мин.

Ключевые характеристики двигателя

• Модель: BD-1350
• Производитель: CITIZEN CHIBA PRECISION CO.,LTD.
• Число полюсов: 2
• Номинальное питание: 24 ± 5 % V
• Сопротивление линии: 11,9 Ω
• Коэффициент крутящего момента: 14,1 mN·m/A
• Коэффициент обратной ЭДС: 1,47 V/K rpm
• Холостая скорость: 16 500 rpm (измерено с указанным радиатором)
• Номинальная скорость: 12 670 rpm (измерено с указанным радиатором)
• Максимальный непрерывный ток: 0,33 A (измерено с указанным радиатором)
• Максимальный непрерывный момент: 4,65 mN·m (измерено с указанным радиатором)
• Номинальная мощность: 6,2 W (измерено с указанным радиатором)
• Масса: 36 g
• Стандартная серия драйверов: BSD-36 (стандартный предел скорости 5 000 rpm; может быть настроен для более высоких скоростей)

Энкодер (опция)

• Тип: магнитный инкрементный
• Питание: DC +5 V ± 5 %
• Потребление тока: 30 mA
• Уровни выходного сигнала: High ≥ 3,2 V / Low ≤ 1,0 V
• Максимальный выходной ток: ±20 mA
• Каналы: 3 (A, B, Z)
• Импульсов на оборот: 512 P/R
• Макс. частота отклика: 1 700 kHz
• Выходная схема: Line driver / TTL

Двигатель с редуктором (примеры)
Пример модели: BD-1350□□G ZCP 1/xxx (φ13). Доступные передаточные числа и типичные номинальные значения:

• Передаточные числа: 4, 16, 24, 64, 96, 144*, 256*, 384*, 576*, 864*
• Соответствующий номинальный момент (N·m): 0,015; 0,048; 0,071; 0,152; 0,228; 0,260; 0,400; 0,400; 0,400; 0,400
• Соответствующая номинальная скорость (rpm): 1 540; 381; 254; 94; 63; 55; 29; 29; 24; 17
• Соответствующая номинальная мощность (W): 2,4; 1,9; 1,9; 1,5; 1,5; 1,5; 1,2; 1,2; 1,0; 0,7
• Длина L (мм): 15,1; 17,5; 17,5; 21,4; 21,4; 21,4; 25,3; 25,3; 25,3; 25,3

Примечания и рекомендации

• Значения производительности, указанные как измеренные, основаны на испытаниях с установленным алюминиевым радиатором (57×57×5t); фактические значения зависят от драйвера, энкодера и условий монтажа.
• Стандартный драйвер серии BSD-36 предварительно установлен на 5 000 rpm; пользовательские настройки драйвера позволяют работу свыше 5 000 rpm.
• При выборе передаточных чисел, отмеченных звездочкой (*), проверьте допустимый выходной момент редуктора, чтобы избежать перегрузки.
• Для подробных графиков производительности и их интерпретации см. 'Detail of the Motor Characteristics'.
