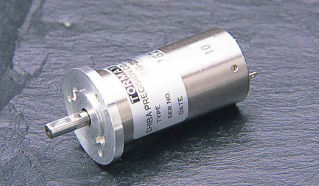

Тахометрический генератор DC TG-2344 series

AC

・・Компактность, высокая производительность и высокая надежность ・・Минимальные пульсации выходного напряжения ・・Отличная линейность Формы выходных сигналов для генератора тахометра Этот продукт использует редкоземельный магнит на основе самария для источника магнитного потока и поддерживает постоянную и стабильную генерацию высокого магнитного потока. Катушка генерирует переменный ток (AC), приводя в движение ротор типа MovingCoil, но поскольку коммутатор выпрямляет напряжение и выводит его путем преобразования в постоянный ток (DC) через щетку, выходные формы сигнала будут такими, как показано на [Рисунок-A] в идеале. Однако, из-за влияния на напряжение реакции индуктивности ротора, контактного сопротивления щетки и диапазона распределения магнитного потока поля, фактические формы сигналов будут такими, как показано на рисунке слева. Ненормальные формы волны В идеале нормальные формы выходного напряжения постоянного тока должны быть такими, как показано на [Диаграмме-A]. Однако, когда щетки проходят через изоляционные детали на коммутаторе, и поэтому состояние контактов кратковременно изменяется, как показано на рисунке слева посередине, фактические формы сигнала будут разрушаться. В крайнем случае, формы сигналов будут ненормальными, как показано на (Диаграмма-BJ), из-за разрушения контакта щеток. Можно уменьшить эти аномальные формы сигнала, пропуская выходные сигналы через фильтр, и особенно важно уменьшить их до предельного предела, если наш продукт используется в приложениях управления с быстрым откликом. Щетки и коммутатор этого продукта очень стабильны, имеют сопротивление контакта с буксиром и отличную стойкость к истиранию. В сочетании с превосходными характеристиками катушек подвижного типа это обеспечивает стабильность управления независимо от продолжительности работы.
