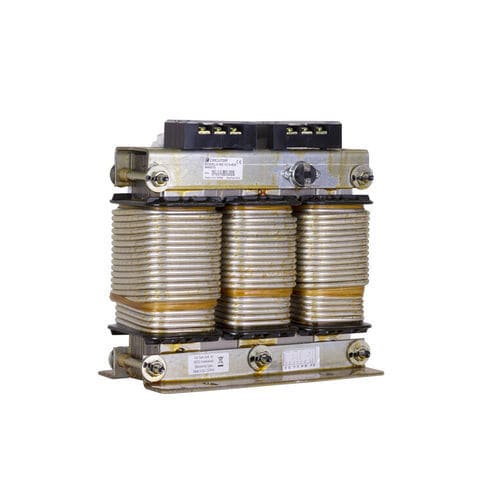

Трехфазовый реактор для фильтрации гармоник RZ-RBZ

Компания CIRCUTOR предлагает полный ассортимент расстроенных дросселей с коэффициентом p = 7 % и резонансной частотой 189 Гц для сетей с частотой 50 Гц (или, по запросу, 227 Гц для сетей с частотой 60 Гц). Это наиболее распространённое значение настройки, позволяющее избежать резонанса с 5-й и более высокими гармониками. Комплект конденсаторов и дросселей поглощает часть тока 5-й гармоники и действует как разнастроенный фильтр для более высоких частот. Тем не менее, в некоторых установках может потребоваться другое значение p (%), например, 8,7 % (170 Гц), 14 % (134 Гц)… Компания CIRCUTOR может изготовить дроссели, адаптированные к любой мощности, значению p (%), частоте и напряжению (Un ≤ 1000 В переменного тока). Реакторы малой мощности серии RZ изготавливаются из магнитных листов с низкими потерями и намотаны алюминиевой проволокой. Для подключения реактора предусмотрен клеммный блок. Реакторы большей мощности представлены серией RBH. Эти реакторы имеют сердечник из магнитных листов с несколькими воздушными зазорами, что обеспечивает им превосходные характеристики и низкие коэффициенты потерь. Реакторы как серии RZ, так и серии RBZ подвергаются вакуумной пропитке лаком на основе полиэфирной смолы для усиления изоляции, что обеспечивает более высокую механическую прочность и снижает уровень шума. Разозвученные реакторы серий RZ и RBZ были специально разработаны для использования в установках с конденсаторными батареями, характеризующимися значительно высоким уровнем гармонических искажений. Для обеспечения надлежащей защиты собственных конденсаторов и предотвращения резонансных явлений в установке реакторы должны подключаться последовательно к соответствующему силовому конденсатору.
