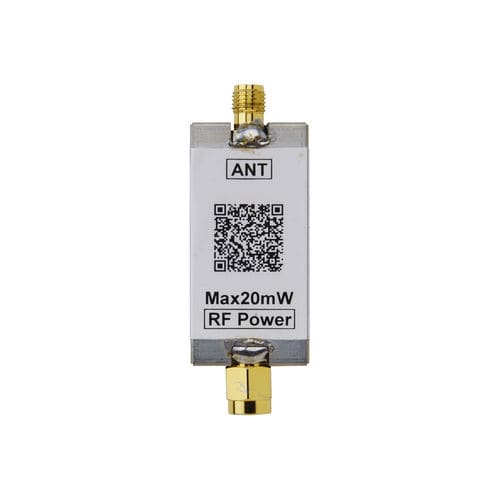

Испытательное оборудование VSWR VSWR checker

для телекоммуникационной сетиэлектронноекомпактное

Проверка VSWR - это простой инструмент индикации соответствия антенны, который позволяет быстро и легко проверить соответствие между антенной и РЧ-модулем. Если импеданс антенны и ВЧ-модуля не совпадает, передаваемый сигнал не может передать энергию на антенну, и часть энергии теряется из-за отражения. Чтобы антенна излучала эффективно, необходимо согласовать импеданс антенны с передатчиком. Этот инструмент может сравнивать прямые и отраженные волны и отображать обратные потери в виде значения VSWR, что позволяет легко подтвердить совпадение импеданса. Перед стационарной установкой антенну можно отрегулировать, обратившись к значению VSWR, отображаемому светодиодами, показанными в 8-ми ступенях. В настоящее время доступна модель типа Proto. Спецификация - Частотный диапазон: от - 150 МГц до 1 ГГц - Импеданс: - 50Ω - Соединитель (для RF модуля со стороны): - SMA Male - Разъем (для антенной стороны): - SMA Женский - Диапазон входной мощности RF: - 10 - 20 мВт - Аккумулятор: - LR44 x 2 - VSWR индикация значений: - светодиодный дисплей, показывающий 8 ступеней - Размеры: - 43,2 x 21,2 x 14,4 мм
