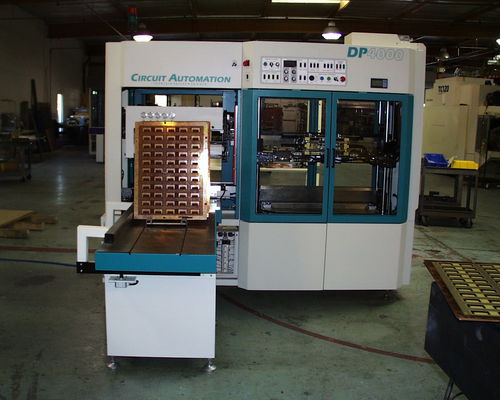

Машина для нанесения покрытия светочувствительной смолы DP4000

для печатной платы

DP-4000 двухсторонняя лакировочная машина LPI. Его можно использовать со всем экраном printable photoimageable маски припоя. DP-4000 очень разносторонне, отличающ системой ISOprint для очищать экраны и технологию QC (быстрого изменения) для быстрого перестроения чернил и экраны. DP-4000 имеет 3 рабочей зоны: нагрузка/разгружает станцию, покрывая камеру, и пульт управления. Нагрузка/разгружает станцию раздел куда панель помещена внутри DP-4000. Покрывая камера доступна от фронта и задней части через стеклянные двери и раздел где панель покрыта. Пульт управления на фронте DP-4000 над покрывая разделом. Нагружая станция состоит из автоматизированного транспортера шкафа, верхней струбцины панели infeed/проводника, верхней outfeed струбцина панели/проводник, и проводник нижней панели. Струбцина панели поднимает панель цепи от шкафа и устанавливает ее в челноке. Панель едет в проводнике нижней панели, двигая в проводника нижней панели, и движениях к левой стороне депозировать панель цепи внутри покрывая раздел. После покрытия, челнок возвращает панель в разгружает струбцину, которая комплектует ее вверх и заменяет в шкаф. Покрывая камера состоит из передних и задних голов печати, привода и системы поддержки для голов печати, и рамок экрана. Когда панель депозирована на челнок автоперегрузчиком и цикл начат, челнок двигает панель цепи к центру покрывая раздела.
