V-Ring - осевое уплотнение из эластомера для подшипников вала. Оно уплотняет осевую поверхность вала. Этот тип уплотнения широко используется в различных областях применения и зарекомендовал себя как надежное и эффективное средство защиты от пыли, грязи, воды, брызг масла и других сред.
V-кольцо состоит из трех частей:
a - корпус уплотнения, устанавливаемый для соединения с валом
b - шарнир, выполняющий роль пружинного соединения между корпусом и кромкой
c - коническая саморегулирующаяся кромка, которая обеспечивает фактическое динамическое уплотнение против поверхности вала
В качестве ответной поверхности может выступать крышка подшипника, шайба или любая подходящая металлическая запрессовка.

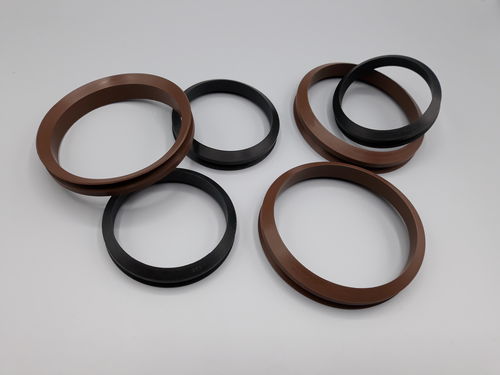

Материалы
- NBR черного цвета, от -40 до +120°C в масле / +90°C в воде
- FKM коричневый, от -30 до +200°C
Стандартные типы уплотнений
V-кольца Тип VA
Тип VA
Наиболее распространенный профиль. Имеет перпендикулярную заднюю поверхность. Широкий диапазон размеров, от 3 до 2000 мм валов.
V-кольца VS
Тип VS
Имеет широкий корпус для обеспечения большего радиального усилия, чем у типа VA. Диапазон размеров от 5 до 200 мм валов.
---
