Ортогональный мотор-редуктор CKM series
трехфазовыймонофазовыйс конической передачей

Ортогональный мотор-редуктор - CKM series - Cidepa Sincron - трехфазовый / монофазовый / с конической передачей

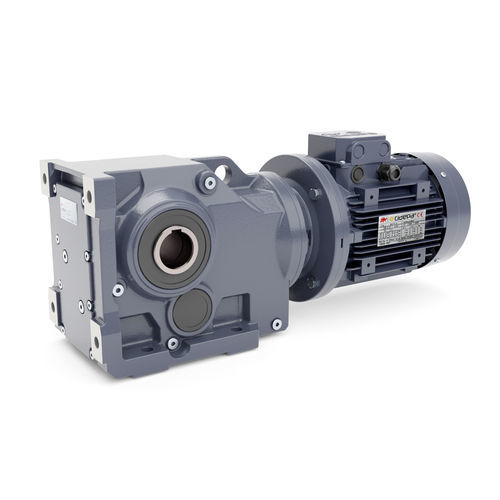

Ортогональный мотор-редуктор - CKM series - Cidepa Sincron - трехфазовый / монофазовый / с конической передачей
Ортогональный мотор-редуктор - CKM series - Cidepa Sincron - трехфазовый / монофазовый / с конической передачей - изображение - 2
Ортогональный мотор-редуктор - CKM series - Cidepa Sincron - трехфазовый / монофазовый / с конической передачей - изображение - 3
Ортогональный мотор-редуктор - CKM series - Cidepa Sincron - трехфазовый / монофазовый / с конической передачей - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Двигатель
трехфазовый, монофазовый
Тип
с конической передачей
Направление осей
ортогональный
Тип вала
с полым валом
Мощность
100 Вт...500 Вт, 500 Вт...1000 Вт, 1 кВт...2 кВт, 2 кВт...5 кВт, 5 кВ...10 кВ, 10 кВ...20 кВ, 20 кВт...50 кВт, 50 кВт...100 кВт
Крутящий момент
200-500 Nm, 500-1000 Nm, 1-2 kNm
Сборка
с кронштейном, с установкой на фланце
Применение изделия
промышленный
Сертификаты
ISO
Другие характеристики
модульный
Коэффициент редукции

МАКС.: 190 unit

МИН.: 3 unit

Описание

Современный дизайн, в котором разработаны эти редукторы, цилиндрические, параллельные или ортогональные зубчатые передачи, технология их производства, качество используемых материалов и сертифицированная система обеспечения качества ISO-9001 придают этой серии высокую степень надежности, которая обеспечивает интеграцию и адаптацию редукторов к среде. Эта серия универсальных редукторов скорости включает в себя 3 типа для различных передаточных отношений с двумя или тремя ступенями редукции, в соответствии с желаемым передаточным отношением каждого из редукторов. Характеристики Этот модульный редуктор был разработан для универсальных систем крепления, так как корпус оснащен опорной плитой как сверху, так и снизу и предназначен для крепления с фланцем B-14 с обеих сторон, с центрирующим буртиком для сопряжения с фланцами B-5 с обеих сторон. Корпус Корпус и крышки редуктора изготовлены из высокопрочного серого чугуна марки GG20, обладающего достаточными пропорциями и глубокой ребристой текстурой, чтобы выдерживать значительные нагрузки и вибрации. Шестерни Шестерни изготовлены из легированной стали с закалкой в соответствии с IHA F154 и F156 для шестерен с деформацией разрушения сердцевины 120 и 130 кг/мм2 и F155 и F-158 для зубчатых колес с деформацией разрушения сердцевины 95 и 110 кг/мм2. Твердость поверхности шестерен и колес составляет 60/62 HRC, все шестерни шлифуются с флангов на высокоточных станках. В конических редукторах или редукторах с перпендикулярными валами спиральные конические шестерни относятся к типу Глисона.

---
