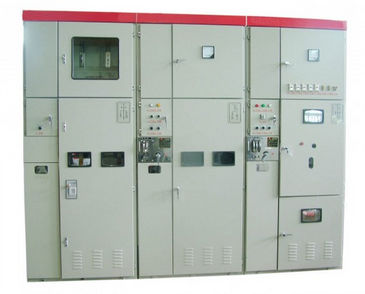

Распредустройство переменный ток XGN2-12

трехфазовоефиксированное

Введение продукта Распределительное устройство XGN2-12 коробчатого типа стационарное металлическое закрытое (далее именуемое распределительным устройством) используется для приема и распределения электроэнергии 50Гц трехфазной системы переменного тока 12КВ или ниже. Оно особенно подходит для случаев частой эксплуатации. Применяется одинарная система сборных шин. (Может быть использована одинарная сборная шина с байпасом и двойная сборная шина). Распределительное устройство XGN2-12(G) коробчатого типа с металлической оболочкой фиксированного переменного тока является продуктом платообразного типа, производным от общего выключателя и подходит для использования в высокогорных районах. Распределительное устройство соответствует требованиям государственного стандарта GB3906 A.C. Metal-Enclosed Switchgear for Rated Voltages of 3-35kV и международного стандарта IEC298, и оснащено функцией звуковой блокировки "Five-prevention". Главный выключатель распределительного устройства оснащен вакуумным выключателем ZN28A-10 и масляным минимальным выключателем SN10-10, электромагнитами CD10 и CD17, а также пружинным рабочим механизмом CT8 и CT17/CT19. В соответствии с требованиями пользователя, могут быть использованы ZN28-10, ZN73 и другие встроенные автоматические выключатели. Применяются поворотные разъединители CN30-10, разъединители сильного тока GN22-10 и поворотные разъединители сильного тока GN30-10. Нормальная среда использования: 1. - Температура окружающей среды: верхний предел +40°C; нижний предел-25°C. 2. - Высота над уровнем моря: не более 1 000 м, высота для распределительных устройств платообразного типа не должна превышать 3 000 м. 3. - Относительная влажность: среднесуточная <95%, среднемесячная <90%; 4. - Давление водяного пара: среднегодовое: < 2,2x10Mpa, среднемесячное < 1,8x10Mpa. 5. - Сейсмическая интенсивность: не более 8° магнитуды. 6. - Места без пожарной катастрофы, риска взрыва, сильного загрязнения, химической коррозии и сильной вибрации.
