Обрабатывающая линия ЧПУ

Кратко
Предназначена для автоматизированной массовой обработки цилиндрических шестерёнок для легковых автомобилей, автобусов, грузовиков, мотоциклов и строительной техники.

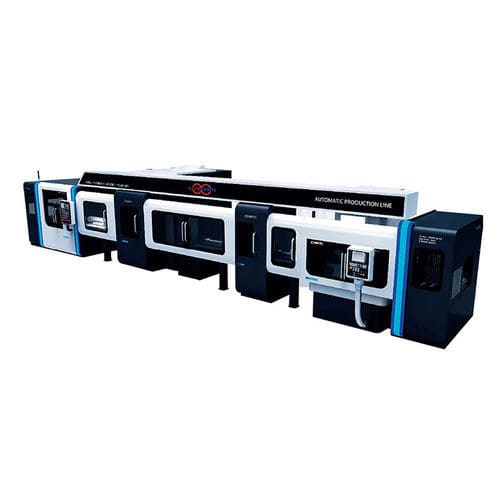

Модуль автоматической линии фрезерование–шейвинг (портальный тип)

• Технологическая последовательность: зубофрезерование — снятие фаски — шейвинг.
• Состав: комбинированный станок зубофрезерования и снятия фаски с прямым приводом и сухой обработкой, прецизионный ЧПУ-шейвинг станок, лёгкий портальный манипулятор, безвинтовые быстросъёмные пальцы, многослойный быстросъёмный складской магазин и система информационного управления.
• Станция измерения и компенсации после фрезерования/снятия фаски для онлайн-контроля и корректировки размеров.
• Единый цельно-закрытый кожух по всей линии для аккуратного и безопасного размещения.
• Компактная компоновка и малая занимаемая площадь (Д×Ш: 9,2м×4м).

Модуль автоматической линии фрезерование–шейвинг (с роботом-манипулятором)

• Технологическая последовательность: фрезерование — снятие фаски — шейвинг.
• Состав: фрезерный станок с прямым приводом, вертикальный ЧПУ-станок для снятия фаски, прецизионный ЧПУ-шейвинг станок, робот-манипулятор, безвинтовые быстросъёмные пальцы, многослойный складской магазин с быстрой сменой и система информационного управления.
• Компоновка в виде «сетки» для минимизации занимаемой площади (Д×Ш: 9м×5м).
• Станция измерения и компенсации после фрезерования/снятия фаски для коррекции размеров.
• Полностью закрытая ограждающая конструкция для упорядоченной и безопасной эксплуатации.

Модуль автоматической линии точения (робот с наземной рельсовой осью)

• Технологическая последовательность: точение — точение (двойной путь точения).
• Состав: 2 токарных станка, 1 шестиаcный робот-манипулятор, 1 наземная ходовая ось, безвинтовые быстросъёмные пальцы, многослойные матричные быстросъёмные паллетные контейнеры и система информационного управления.
• Компоновка «L»-образная для минимизации занимаемой площади (Д×Ш: 12м×5,2м).
• Робот оснащён системой зрительного контроля для распознавания деталей, предотвращения обратной установки/ошибок и позиционирования; поддерживает смешанную линию производства, повышая гибкость.
• Полностью закрытое ограждение для аккуратного внешнего вида и безопасности.

Особенности / Технические данные (сводка)

• Применяемые отрасли: массовая обработка шестерёнок для легковых автомобилей, автобусов, грузовиков, мотоциклов и строительной техники.
• Основные технологические маршруты: фрезерование, снятие фаски, шейвинг (или модуль точения для токарных операций).
• Типичные габариты: портальный модуль прибл. 9,2м×4м; модуль с роботом прибл. 9м×5м; модуль точения с наземной рельсовой осью прибл. 12м×5,2м.
• Защита линии: цельно-закрытые кожухи или ограждения.
• Информационное управление: многослойный складской быстросъёмный магазин в связке с системой управления (взаимодействие производства и склада, замкнутый цикл обнаружения и компенсации).
• Блоки автоматизации: комбинированные станки для фрезерования и снятия фаски с прямым приводом, прецизионные ЧПУ-шейвинг станки, вертикальные ЧПУ-станки для снятия фаски, роботы-манипуляторы/портальные манипуляторы, наземные ходовые оси и др.
• Функции: inline-контроль и компенсация размеров, безвинтовые быстросъёмные пальцы, быстросъёмные магазины, многослойная укладка, роботическое зрение для поддержки смешанного производства.
