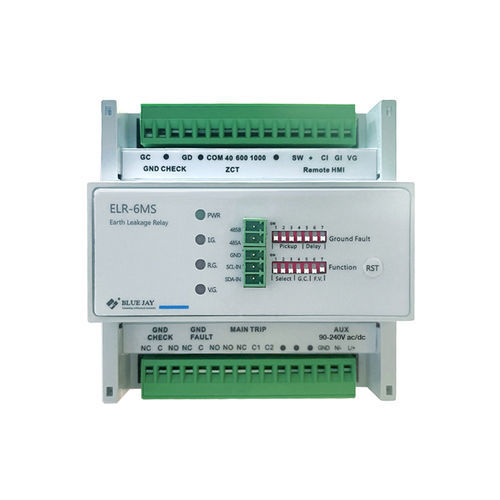

Защитное реле замыкания на землю ELR-6MS

DCACна DIN-рейке

Обзор
Реле утечки на землю ELR-6MS — это высоконадёжное защитное устройство, специально разработанное для горнодобывающей промышленности, подходящее для подземных и наземных применений. Предназначено для мобильного оборудования с тянущимся кабелем; использует микроконтроллерную архитектуру, которая автоматически работает в двух режимах защиты: обнаружение замыканий на землю и контроль сопротивления заземления (проверка заземления). Конструкция минимизирует ложные срабатывания и повышает безопасность персонала и оборудования.

Описание функций

• Обнаружение замыкания на землю: Требуется использование датчиков тока; ELR-6MS предназначен для работы с коэффициентами нулевой последовательности 1000:1, 600:1 и 40:1 (200:5).
• Проверка заземления: Выполняется с помощью пилотного провода (GC). Пилотный провод несёт контрольный ток к контролируемой машине и должен быть правильно завершён с использованием промышленного терминатора на диоде Зенера (два клеммных вывода, помеченные GC и GD). Клемма GC подключается к пилотному проводу внутри корпуса мобильного оборудования; клемма GD подключается к заземлению рамы машины. Потеря напряжения на диоде Зенера приводит к срабатыванию реле TRIP, что позволяет обнаружить короткозамкнутые или разомкнутые контуры заземления и защитить от не заземлённого оборудования.

Кабельное подключение
Продукт реализует схему проверки заземления через пилотный провод; схемы подключения приведены в документации и иллюстрациях к продукту. Корректное завершение GC/GD с терминатором на диоде Зенера требуется для корректной работы функции проверки заземления.

Характеристики / технические данные

• Номинальное напряжение: 90–240 Vac/dc, 50/60 Hz. Потребляемая мощность: 5 VA (AC) или 5 W (DC).
• Замыкание на землю: Диапазон 10–500 mA. Диапазон задержки: мгновенно до 10 секунд.
• Датчики нулевой последовательности: Поддерживаемые коэффициенты 1000:1, 600:1 и 40:1 (200:5).
• Сопротивление проверки заземления: Диапазон 10–50 Ω, ±15%. Задержка срабатывания для проверки заземления: 150 ms, ±0.1%.
• Выходные контакты (3 DO): Основное реле срабатывания — DPDT, нагрузочная способность 8 A @ 250 Vac, 8 A @ 30 Vdc.
• Вспомогательное реле замыкания на землю — SPDT, нагрузочная способность 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Вспомогательное реле проверки заземления — SPDT, нагрузочная способность 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Диэлектрик: Контакты реле — корпус 1500 Vrms в течение 1 минуты. Клеммы управления — корпус 1500 Vrms в течение 1 минуты.
• Температурный диапазон: Работа −40 °C до +60 °C. Хранение −40 °C до +80 °C.
• Крепление и размеры: Стандартное крепление на DIN-рейку 35 мм. Ш × В × Г: 108 × 110 × 66 мм.
