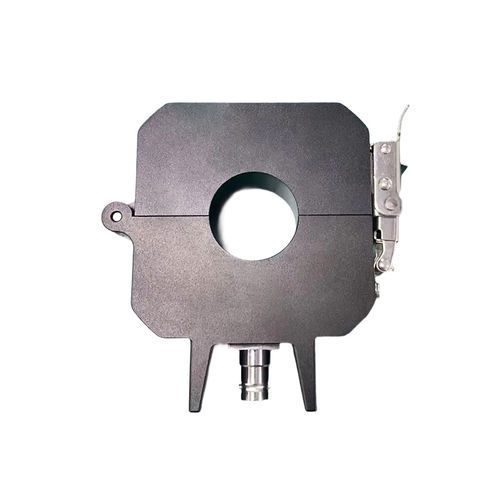

Устройство для измерения частичных разрядов SCM-PDS-HFCT

Датчики HFCT (частичного разряда HFCT/HFCT partial discharge) устанавливаются на кабельных соединениях и проводах заземления для сопряжения сигналов импульсного тока частичного разряда на теле кабеля и соединениях. Датчик частичного разряда HFCT предназначен для высоковольтных кабелей. Основанный на технологии высокочастотного трансформатора тока (HFCT) и принципах катушки Роговского, он использует неинтрузивную конструкцию с зажимом для захвата сигналов импульсного тока частичного разряда с заземляющих проводов кабеля. Беспроводная и проводная версии обеспечивают диапазон обнаружения 1-5000 пК с чувствительностью 1 пК, мониторинг в реальном времени, пороговую сигнализацию и масштабируемую сеть. Беспроводная версия имеет встроенный литиевый аккумулятор высокой емкости (срок службы > 3 лет) и использует LoRa (470-510 МГц) для беспроводной передачи на расстояние > 300 метров. Проводная версия питается от DC12-24V и использует экранированную витую пару RS485 с MODBUS RTU (9600bps) для обмена данными. Оба варианта поставляются с 30-миллиметровым открытым датчиком HFCT, который крепится к проводу заземления кабеля и подключается к хосту через коаксиальный кабель. Пользователи могут выбрать датчик в зависимости от потребностей в питании и передаче данных для эффективного и точного мониторинга частичного разряда кабеля.Широкополосный источник питания DC12-24V/ Питание от встроенного литиевого аккумулятора;Беспроводная связь LoRa >300 метров;Высокочувствительное обнаружение частичных разрядов 1pC;Тип HFCT с раздельным сердечником для легкой установки;Магнитное крепление адаптируется к различным кабельным отсекам;Светодиодный индикатор отображает рабочее состояние в реальном времени;Связь RS485/ MODBUS RTU;Применение:Мониторинг состояния кабельной системы электростанций;Мониторинг частичного разряда заземляющего провода систем ГИС;Подстанции, распределительные сети и линии электропередач среднего и высокого напряжения;Мониторинг состояния линий электропередач транспортной инфраструктуры;Системы электроснабжения нефтехимической промышленности;Принцип работы:Место установкиДатчик HFCT, закрепленный вокруг заземляющего проводника, улавливает эти импульсы и преобразует их в сигналы напряжения через высокополосный ферритовый сердечник. После усиления и фильтрации обработанные сигналы анализируются для определения типа и степени активности ЧР.Технические характеристики:Датчик ЧР поддерживает два варианта питания:Проводная версия:-. Датчик PD получает питание от программируемого терминала через кабель питания 24 В постоянного тока.-. Данные передаются на программируемый терминал через интерфейс RS485.Беспроводная версия:-. Питание датчика PD осуществляется от внутренней батареи.-. Данные передаются по сети LoRa на беспроводной приемник.-. Беспроводной приемник питается от HMI через кабель питания 12 В постоянного тока и передает полученные данные на HMI через связь RS485.Датчик частичной разрядки ПитаниеБеспроводная версия: литиевая батарея 7,2 В 3000 мАч; срок службы батареи: >3 летПроводная версия: 24VDCБеспроводная передача частотный диапазон470-510MHzБеспроводная максимальная дистанция передачи>300 метров (дальность прямой видимости)Тип мониторингаВысокочастотный импульсный токДиапазон обнаружения1-5000pCSчувствительность1pCAполучение частотный диапазон1MHz-100MHzОперационная температура-30-70°CЦикл выборкиБеспроводная версия:2 часаПроводная версия:4SPСпособ включения/выключения (беспроводная версия)Физическая кнопкаСпособ загрузки (беспроводная версия)Однократная ручная загрузка/загрузка по расписаниюРазмеры134мм*100мм*42мм (Ш*Г*Д)Способ монтажаМагнитное креплениеВысокочастотный импульсный СТМПринцип мониторингаКатушка РоговскогоПолоса частот мониторинга3-80МГцЧувствительность1pСогласующий импеданс50ΩУровень защитыIP68Размеры82*82*32мм (Ш*Г*Д), размер отверстия: 30 ммМетод монтажаДатчик тока с расщепленным сердечникомМесто установкиКабель заземленияРабочая температура-55°C до +85°Размеры:Категория: Мониторинг частичных разрядовБренд: Blue JayКоммерческое название: SCM-PDS-HFCT / SCM-PDSW-HFCTЗагрузки: SCM-PDS-HFCT-User manual-V1.10 (проводная версия)SCM-PDSW-HFCT-User manual (беспроводная версия)Спецификации / Технические характеристики:Питание: Беспроводная версия: литиевая батарея 7,2 В 3000 мАч; срок службы батареи: >3 лет. Проводная версия: 24VDCБеспроводной диапазон частот передачи: 470-510MHzБеспроводная максимальная дистанция передачи: >300 метров (дальность прямой видимости)Тип мониторинга: Высокочастотный импульсный токДиапазон обнаружения: 1-5000pCSЧувствительность: 1pCAполоса частот захвата: 1MHz-100MHzРабочая температура: -30-70°C (датчик), от -55°C до +85°C (CT)Цикл выборки: Беспроводная версия: 2 часа; Проводная версия: 4Способ включения/выключения питания (беспроводная версия): Физическая кнопкаМетод загрузки (беспроводная версия): Однократная ручная загрузка/загрузка по расписаниюРазмеры датчика: 134 мм*100 мм*42 мм (Ш*Г*Д)Размеры ККТ: 82*82*32 мм (Ш*Г*Д), размер отверстия: 30 ммМетод крепления: Магнитный монтаж (датчик), датчик тока с раздельным сердечником (ТТ)Место монтажа: Кабельный заземлительУровень защиты: IP68Согласующий импеданс: 50ΩПринцип мониторинга: Катушка РоговскогоДиапазон частот мониторинга (CT): 3-80 МГц
