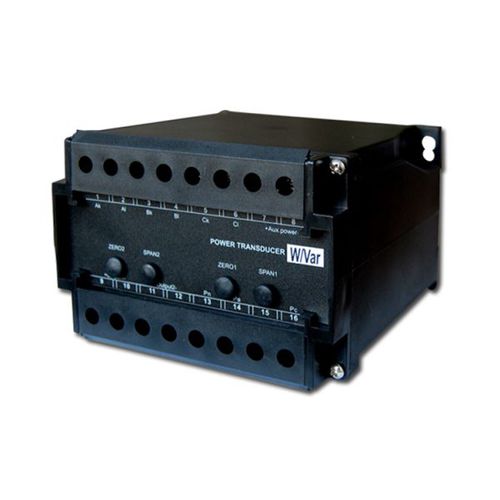

Датчик мощности на DIN-рейке QP-X series

активная мощность

Преобразователь мощности переменного тока серии QP-X преобразует трехфазные сигналы переменного тока в независимый от нагрузки сигнал постоянного тока, пропорциональный напряжению (В), току (А), активной мощности (Вт) и реактивной мощности (вар), частоте (Гц) и т.д. Три выходных сигнала объединены в одном преобразователе, поэтому этот преобразователь мощности переменного тока можно назвать 3-фазным преобразователем напряжения. Сигналы тока и напряжения передаются в схему через прецизионные приборные трансформаторы для обеспечения гальванической развязки между входными цепями и схемой преобразователя. Каждая пара сигналов тока и напряжения математически перемножается вместе для получения сигнала, пропорционального истинной мощности и не зависящего от формы волны и фазового угла. - Точность измерения 0,5 - Измерение и вывод среднеквадратичного значения - Монтаж на дин-рейку 35 мм - Порт RS485 опционально - Независимое измерение трех фаз для петель 3P4W (опция) - Поддержка настраиваемых параметров Входы сигналов питания: Номинальный вход: ../1A или ../5A C.T. подключен - 110В, 230В, 400В, 415В переменного тока Потребляемая мощность : <1 ВА напряжение - <0,2 ВА ток Перегрузочная способность: 1,2 раза непрерывно - 5 секунд при 10-кратном превышении номинального тока - 2 с @ 2 раза от номинального напряжения Диапазон частот: 50 Гц, 60 Гц Измерительный выход: - Стандартные выходы (другие по запросу) : 4~20мА, 0~5В, - 0~20мА; - 5~10V; - 0~10V; Максимальная нагрузка: 2000 Ω (выход напряжения) Колебания : <1% от пика до пика Время отклика: <250 мс 0-90% - <500 мс 0-99%
