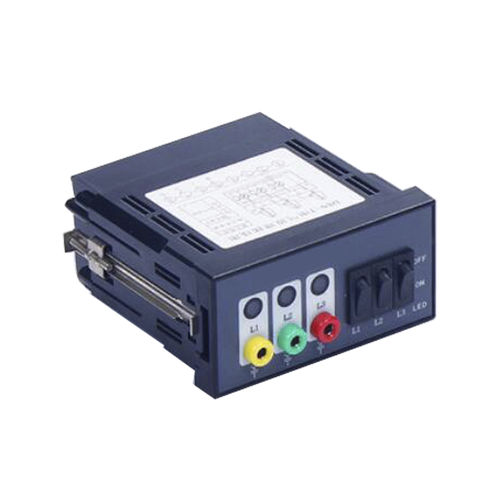

Детектор высокого напряжения HVD series

напряжения перем.токасреднего напряжениятрехфазное напряжение

Высоковольтный индикатор HVD адаптирован для внутреннего электрического щита, используемого в распределительных устройствах среднего/высокого напряжения. Он подключается через внутреннюю проводку к емкостным датчикам внутри распределительного устройства. Номинальное напряжение 3~40,5кВ, рабочая частота 50Гц, сеть для отображения электризации высоковольтной петли, в которой установлено устройство. Эта встроенная система обнаружения напряжения используется для непрерывной работы. Состояние "напряжение присутствует" отображается тремя светодиодными индикаторами. -. Три фазы контролируются отдельно -. Полная защита безопасности со встроенным устройством ограничения напряжения -. Позволяет проверить работающее распределительное устройство с помощью функционального тестера -. Экранированные коаксиальные кабели в качестве соединительных проводов -. Для внутренних электрических устройств с номинальным напряжением: >1 кВ Сигнальные ситуации Пороговое напряжение: 4~5 В Uo15% Uн, сигнализация напряжения Uo>45% Uн, сигнализация нормального напряжения Соединительный провод 1~12 m Адаптированные датчики Емкостные изоляторы с 10пФ (40,5кВ), 15пФ (24кВ), 20пФ (12кВ), 40пФ (7,2кВ) и т.д Безопасное напряжение для интерфейса < 30 V Система защиты IP42 (IP54) Размеры (ШхГхД) 96 x 48 x 110 мм, Размеры выреза на панели: 91 x 44 мм Диапазон температуры окружающей среды -25~+55°C
