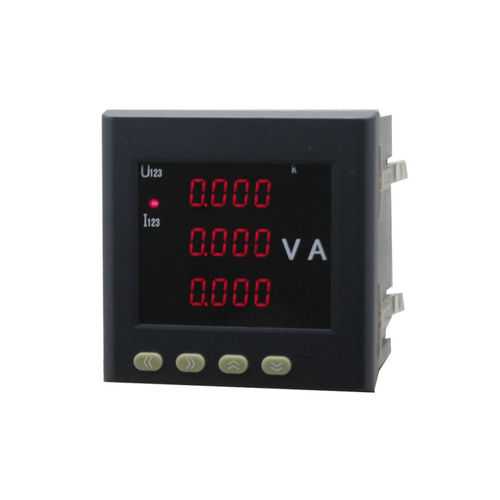

Специально разработан для индикации и контроля измерений в трехфазных электрических сетях низкого и среднего напряжения, а также может использоваться в цепях постоянного тока. Он может заменить другие аналоговые панельные измерительные приборы, сокращая трудозатраты на установку и оптимизируя используемое пространство в панели.
Идеально подходит для защиты однофазных сетей контролируется и, как правило, для собственной сигнализации высшего и низшего. Защита параметров программирования паролем.
Монитор трехфазной или однофазной электрической сети
Обнаружение шлейфа переменного или постоянного тока
Дисплей 1/3 линий 4 цифры и 1 десятичная 0 ~ 9999 с одним светодиодом указывают единицу кило/миллион
Комбинация показывает напряжение, ток, частоту (переменный ток) или мощность (постоянный ток)
96*96 мм размер установки панели
Примите дизайн клиента
Источник питания
AC / DC 80-265V, 45-65Hz
Горит < 4VA
Измерение тока
AC: .../ 1A или .../5 A
Постоянный ток: ток: 0-5V/4-20mA
Сгорел < 0,1 Вт
Измерение напряжения
Прямое измерение 18~277В переменного тока (L-N)
PT вторичный .../100В переменного тока
или 0-5В/4-20мА для постоянного тока
Сгорел < 0,1 Вт
Измерение частоты
45~65Гц
Разрешение 0.01Hz
Точность
U / I - 0,5%
Гц - 0,1%
Порт связи
RS485 (2/3 провода полудуплекс)
Режим Modbus RTU
Аналоговые выходы (опционально)
1 канал Изолированный
0 / 4 ... 20 мА
Выходы тревоги (опционально)
2 канала DO и 4 канала DI
230 В ПЕРЕМЕННОГО ТОКА 5 A
---
