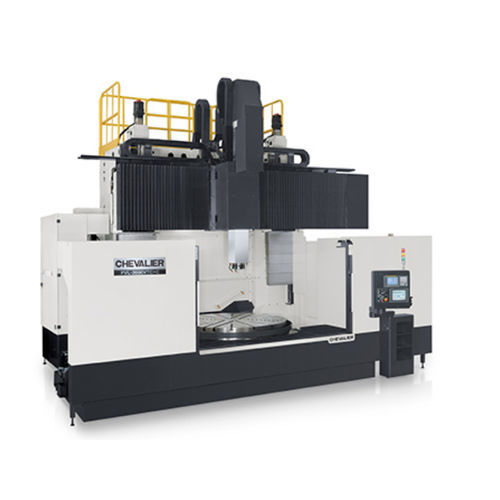

Токарный станок ЧПУ FVL series вертикальныйс поворотным столом48 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- вертикальная
- Конструкция
- с поворотным столом
- Количество инструментов
- 48 инструментов
- Применение
- для интенсивного использования
- Рабочая характеристика
- высокая жесткость
- Комбинированная функция
- фрезерование, для очистки, сверление
- Диаметр
2 000 mm
(78,74 in)- Номинальная мощность
100 ch
(100 hp)
Описание
Запатентованная система зажима муфтового типа вместе с 8 гидравлическими стопорными штифтами удерживает инструмент на месте во время снятия тяжелых заготовок.
В процессе работы держатель токарного инструмента оставляет зазор 0,5 мм между конусом шпинделя и конусом инструмента, что исключает нагрузку на подшипники шпинделя и значительно продлевает срок службы шпинделя.
Программируемая конструкция оси Y ±100 мм идеально подходит для пазового фрезерования и многозадачной обработки.
Поворотный стол приводится в движение мощным двигателем шпинделя с редуктором ZF для низкоскоростной обработки с высоким крутящим моментом или высокоскоростной обработки для тонкой чистовой обработки.
Технические характеристики
Управление FANUC или SIEMENS
Коробчатая конструкция
Макс. Вес: до 13 600 кг (30 000 фунтов)
Трансмиссия: 2-скоростная коробка передач
Возможность установки живого инструмента, ось C и ось Y
Доступно шлифовальное приспособление
Доступны функции фрезерования и шлифования
Опционально
Контроллер Siemens 840D.
Автоматическая функция шлифования.
Коробка передач ZF для фрезерного шпинделя.
Линейные шкалы для осей X, Z.
Автоматическое измерение длины инструмента.
Измерение заготовки.
охлаждающая жидкость под давлением 70, 50 или 20 бар через шпиндель (CTS).
Система фильтров картриджного типа для CTS.
Система фильтров бумажного типа для CTS.
Система фильтров центрифужного типа для CTS.
Охладитель для системы охлаждения.
3-кулачковый гидравлический патрон.
4-кулачковый независимый патрон.
магазин инструментов 32T.
Пистолет для очистки деталей (воздух).
Пистолет для очистки деталей (вода).
Платформа оператора.
Держатели токарных резцов для VTC+CY:
Резцедержатель OD / расточная планка ID / расточная планка OD.
Держатели поворотного инструмента для VTC+CY:
Держатель цангового патрона (нарезание резьбы)
Держатель цангового патрона (сверление)
Держатель патрона Weldon (с двумя каналами СОЖ)
Модульная расточная головка
Держатель для торцевого фрезерования.
Шлифовальные инструменты.
---
