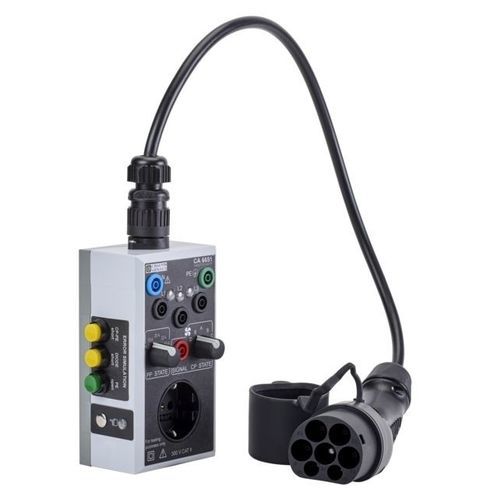

Испытательный электрический переходник CA 6651

для станции подзарядкидля обеспечения безопасности

Испытательный адаптер CA 6651 для зарядных станций электромобилей прост в использовании. Он может быть последовательно подключен к выходу зарядной станции и позволяет получить доступ к различным точкам измерения на розетке типа 2 для проведения электрических испытаний. CA 6651 можно использовать в первую очередь для проведения следующих испытаний: - Функциональный тест для проверки правильности подключения защитного проводника PE к земле и наличия фаз - Проверка безопасности зарядной станции электромобиля; для этого необходимо использовать адаптер с многофункциональным тестером (например, CA 6117, CA 6131, CA 6133 или MX 535): тест сети, тест заземления, тест УЗО, измерение изоляции Затем CA 6651 проверяет правильность работы зарядной станции, имитируя автомобиль в различных состояниях: подключен, не подключен, заряжается и т.д. Чтобы проверить правильность передачи сигнала между зарядной станцией и CA 6651, необходимо использовать ручной осциллограф, например, Handscope (форма сигнала, амплитуда, ширина импульса и т.д.) Основные моменты - Тестовый адаптер для зарядных станций переменного тока режима 3, оснащенных кабелем типа 2 - Имитация состояния автомобиля (сигнал CP) - Переключение между различными зарядными токами от 13 до 63А (состояние PP) - Подключение для просмотра состояния сигнала (CP) - Предварительный тест заземляющего устройства для проверки отсутствия опасного напряжения относительно заземления заземляющего устройства - Наличие фаз L1/L2/L3 отображается 3 светодиодами
