Фотоэлектрический обнаружитель датчик диффузного отражения CPK-DR1ME3
с прямым отражениемквадратныйкрасный свет

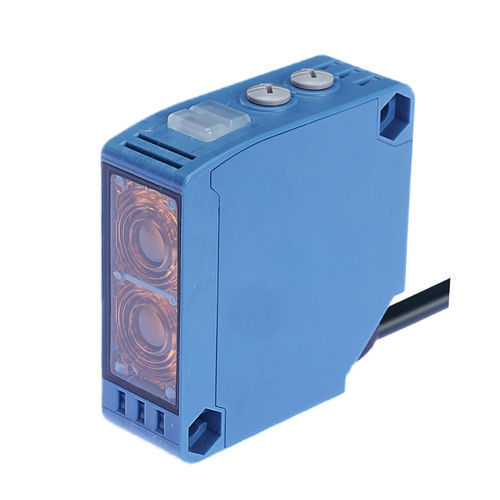

Фотоэлектрический обнаружитель датчик диффузного отражения - CPK-DR1ME3 - CHANKO SENSOR - с прямым отражением / квадратный / красный свет
Фотоэлектрический обнаружитель датчик диффузного отражения - CPK-DR1ME3 - CHANKO SENSOR - с прямым отражением / квадратный / красный свет
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте CHANKO SENSOR

Характеристики

Тип
датчик диффузного отражения, с прямым отражением
Коробка
квадратный
Тип пучка
красный свет
Другие характеристики
из пластмассы
Максимальная нагрузка

МАКС.: 1 m
(3'03" )

МИН.: 0 m
(0'00" )

Описание

Серия продукта
  • Фотоэлектрические датчики серии CPK


Обзор
  • Дальность обнаружения: 0–1 м
  • Форма корпуса: большой квадрат
  • Принцип обнаружения: диффузное отражение
  • Габариты: 50 × 18 × 50 мм
  • Выход: NPN/PNP, NO/NC
  • Питание: DC 12–24 В


Технические характеристики
  • Дальность обнаружения: 0–1 м
  • Длина кабеля: 2 м
  • Направление обнаружения: фронтальное
  • Частота отклика: 1000 Гц
  • Время отклика: 500 μs
  • Источник света: красное излучение
  • Комплект поставки: инструкция, монтажный кронштейн, сертификат
  • Гистерезис: < 20% от дальности обнаружения
  • Стандартный объект измерения: белая бумага 300 × 300 мм
  • Материалы: корпус ABS; линза/окно PMMA; кабель PVC


Механические / электрические параметры
  • Выход: NPN/PNP, NO/NC
  • Питание: DC 12–24 В
  • Схема питания: 4-проводная DC
  • Степень защиты: IP65
  • Подключение: формованный кабель
  • Тип сигнала: переключающий
  • Режим работы: Light ON / Dark ON
  • Потребляемый ток: < 25 mA
  • Индикаторы: работа (оранжевый), стабильность (зеленый), питание (зеленый)
  • Защитные схемы: защита от короткого замыкания и обратного подключения выхода
  • Остаточное напряжение: < 3 V
  • Ток нагрузки: < 100 mA (остаточное напряжение < 3 V при кабеле 2 м)
  • Сопротивление изоляции: > 20 MΩ (DC 500 V)
  • Ударная прочность: 300 m/s², 10 раз по X, Y, Z
  • Диэлектрическая прочность: AC 1500 V 50/60 Hz 1 мин между токоведущими частями и корпусом
  • Вибрация: 10–55 Hz, амплитуда 1,5 мм, 2 ч по X, Y, Z
  • Вес: approx. 132 g


Условия эксплуатации
  • Температура эксплуатации: -25 °C до 55 °C
  • Влажность эксплуатационная / при хранении: 35–95% RH (без конденсата)
  • Освещённость: < 10 000 lx


Комплект поставки
  • Инструкция по эксплуатации
  • Монтажный кронштейн
  • Сертификат качества


Особенности / Техническое резюме
  • Модель: CPK-DR1ME3
  • Серия: фотоэлектрические датчики CPK
  • Дальность обнаружения: 0–1 м
  • Тип обнаружения: диффузное отражение
  • Выход: NPN/PNP, NO/NC
  • Питание: DC 12–24 В, 4-проводная схема
  • Время отклика: 500 μs (1000 Гц)
  • Степень защиты: IP65
  • Корпус: ABS; линза/окно: PMMA; кабель: PVC
  • Стандартный объект: белая бумага 300 × 300 мм
  • Длина кабеля: 2 м
