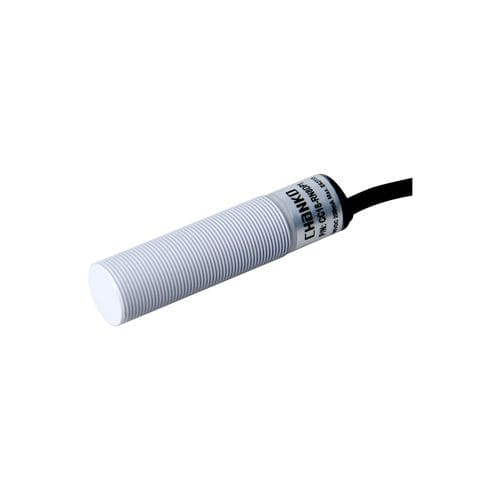

Емкостный бесконтактный датчик CC30-RN30DN2цилиндрическийM30с функцией переключения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- емкостный
- Форма
- цилиндрический
- Диаметр
- M30
- Выходной сигнал
- с функцией переключения, NPN
- Напряжение питания
- 24 Vcc, 12 Vcc
- Монтаж
- неутопленный
- Уровень защиты
- IP67
- Другие характеристики
- 3 провода
- Диапазон измерений
МАКС.: 30 mm
(1,18 in)МИН.: 0 mm
(0 in)- Температура процесса
МАКС.: 70 °C
(158 °F)МИН.: -25 °C
(-13 °F)
Описание
Продукт
Обзор продукта
Технические характеристики
Механические / электрические параметры
Рабочая среда
Чертежи / Выход управления / Габариты
Рекомендуемые применения
Характеристики / Технические данные
- Модель: CC30-RN30DN2
- Серия: емкостные датчики серии CC30
Обзор продукта
- Тип: Стандартный
- Дистанция срабатывания: 30 мм
- Форма корпуса: Цилиндрическая
- Принцип обнаружения: Емкостной
- Резьба/размер: M30
- Выход: NPN NC (нормально замкнут)
- Длина кабеля: 2 м (формованный кабель)
- Направление обнаружения: Переднее
Технические характеристики
- Частота отклика: 100 Гц
- Время отклика: 5 мс
- Обнаруживаемые объекты: Неметаллические
- Комплектация: 2 гайки, сертификат
- Гистерезис: ≤15% от расстояния обнаружения
- Стандартный объект для проверки: Железо 90 × 90 × 1 мм
- Температурный дрейф: ±10% от расстояния обнаружения в диапазоне -25 до +70 °C (эталон +23 °C)
- Материалы: Корпус PBT; кабель PVC
Механические / электрические параметры
- Тип выхода: NPN NC
- Напряжение питания: DC 12–24 В
- Система питания: 3-проводное DC
- Степень защиты: IP67
- Подключение: Формованный кабель
- Тип сигнала: Коммутируемый выход
- Режим работы: Нормально замкнут
- Крепление: Непогружной монтаж
- Потребляемый ток: ≤10 мА
- Индикатор: Красный светодиод выхода
- Защитные схемы: Защита от короткого замыкания, защита от перенапряжения
- Влияние напряжения: ≤1% изменение расстояния при ±15% отклонении питания
- Ток нагрузки: ≤200 мА
- Сопротивление изоляции: ≥50 МΩ (DC 500 В)
- Ударная прочность: 500 m/s², X/Y/Z 3 раза
- Диэлектрическая прочность: AC 1000 В 50/60 Гц 1 мин между токоведущими частями и корпусом
- Вибростойкость: 10–55 Гц двойная амплитуда 1,5 мм, X/Y/Z 2 ч
- Вес: ок. 195 г
Рабочая среда
- Температура эксплуатации: -25 до 70 °C
Чертежи / Выход управления / Габариты
- Страница продукта содержит схему выхода для формованного емкостного кабеля и чертежи габаритов цилиндрической формы (изображения схематичны)
Рекомендуемые применения
- 3C электроника
- Автоматизированные парковочные системы
- Логистика и складирование
Характеристики / Технические данные
- Модель: CC30-RN30DN2
- Тип: Стандартный
- Дистанция обнаружения: 30 мм
- Принцип обнаружения: Емкостной
- Напряжение питания: DC 12–24 В
- Выход: NPN NC (нормально замкнут)
- Степень защиты: IP67
- Температура эксплуатации: -25 до 70 °C
- Материалы: Корпус PBT, кабель PVC
