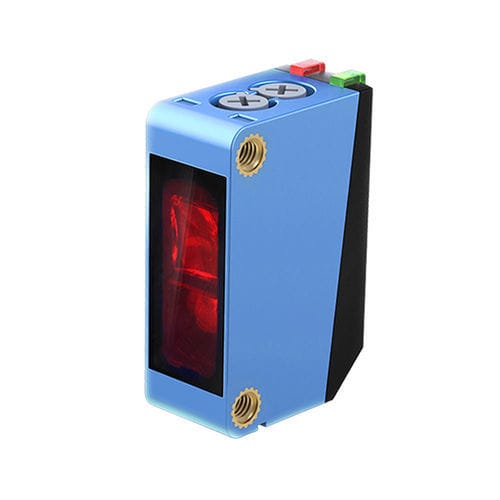

Фотоэлектрический обнаружитель с подавлением воздействия окружающей среды CPY-DBR250P3-A

квадратныйкрасный свет

Продукт
CPY-DBR250P3-A — фотоэлектрический датчик с подавлением фона для промышленного обнаружения объектов, диапазон 0–250 мм, PNP коммутируемый выход, питание DC 12–24 В, степень защиты IP65.

Ключевые характеристики

• Дальность обнаружения: 0–250 мм
• Форма корпуса: небольшой прямоугольный
• Принцип обнаружения: подавление фона
• Габариты: 21 x 12 x 32 мм
• Выход: PNP, NO/NC переключаемый
• Напряжение питания: DC 12–24 В

Подробные характеристики

• Длина кабеля: 0,5 м
• Направление обнаружения: фронтальное
• Частота отклика: 500 Гц
• Время отклика: 1 мс
• Источник света: красный свет
• Комплектация: руководство, монтажный кронштейн, крепежные винты, регулировочная отвертка, сертификат
• Гистерезис: менее 10% от расстояния обнаружения
• Стандартный тестовый объект: белая окрашенная бумага 300 x 300 мм
• Материалы: корпус ABS; линза/окно PC; кабель PVC

Механические / электрические параметры

• Тип выхода: PNP, NO/NC
• Напряжение питания: DC 12–24 В
• Схема питания: трехпроводное DC
• Класс защиты: IP65
• Соединение: разъем M12
• Тип сигнала: коммутируемый выход
• Режимы работы: Light ON / Dark ON
• Потребляемый ток: < 25 mA
• Индикаторы: индикатор работы (оранжевый), индикатор стабильности (зеленый)
• Защита: защита от короткого замыкания
• Остаточное напряжение: < 3 V
• Ток нагрузки: < 100 mA (остаточное напряжение < 3 V при кабеле 2 m)
• Сопротивление изоляции: > 20 MΩ (DC 500 V)
• Ударопрочность: 300 m/s², 10 раз по X, Y, Z
• Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин между токоведущими частями и корпусом
• Виброустойчивость: 10–55 Hz, амплитуда 1,5 mm, 2 часа по X, Y, Z
• Вес: ок. 35 g

Рабочая среда

• Рабочая температура: -25 °C…55 °C
• Влажность при работе/хранении: 35–85% RH (без конденсата)
• Освещенность: < 10 000 lx

Технические характеристики

• Модель: CPY-DBR250P3-A
• Диапазон обнаружения: 0–250 мм
• Габариты: 21 x 12 x 32 мм
• Питание: DC 12–24 В
• Выход: PNP, NO/NC
• Время отклика: 1 мс (500 Гц)
• Класс защиты: IP65
• Соединение: разъем M12
• Материалы: корпус ABS, линза/окно PC, кабель PVC
• Длина кабеля: 0,5 м
• Вес: ок. 35 g
