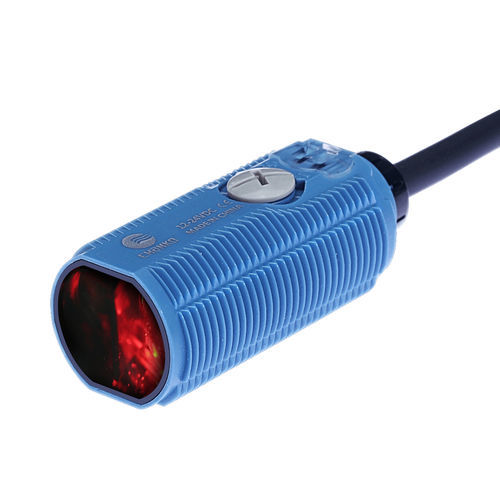

Фотоэлектрический обнаружитель с прямым отражением CPA-DF100P3

цилиндрическийинфракрасныйиз пластмассы

Продукт
CPA-DF100P3 — фотоэлектрический датчик рассеянного отражения серии CPA для обнаружения объектов на короткой дистанции, корпус M18.

Основные характеристики

• Дальность обнаружения: 0–100 мм
• Корпус: цилиндрический (M18)
• Принцип: рассеянное отражение
• Выход: PNP, NO/NC переключаемый
• Питание: DC 12–24V
• Длина кабеля: 2 м
• Степень защиты: IP65

Технические характеристики

• Дальность обнаружения: 0–100 мм
• Длина кабеля: 2 м
• Направление обнаружения: передняя
• Частота отклика: 500 Hz
• Время отклика: 1 ms
• Источник света: инфракрасный
• Гистерезис: ≤20% от дальности обнаружения
• Стандартная мишень: белая окрашенная бумага 300×300 мм
• Материалы: корпус/гайка: ABS; линза/окно: PMMA; ручка: POM; кабель: PVC
• Вес: примерно 50 г

Механические/электрические параметры

• Тип выхода: PNP, NO/NC
• Питание: DC 12–24V
• Схема подключения: 4-проводная DC
• Степень защиты: IP65
• Соединение: формованный кабель
• Тип сигнала: дискретный
• Режимы работы: Light ON / Dark ON
• Потребление тока: ≤25 mA
• Индикаторы: индикация работы (оранжевый), индикация стабильности (зеленый)
• Защита: защита от короткого замыкания
• Остаточное напряжение: ≤3 V (напряжение питания нагрузки ≤30 V)
• Ток нагрузки: ≤100 mA (остаточное напряжение ≤3 V)
• Сопротивление изоляции: ≥20 MΩ (DC 500 V)
• Регулировка чувствительности: одногo оборота
• Ударопрочность: 300 m/s², 3 раза в направлениях X/Y/Z
• Сопротивление напряжению: AC 1000 V 50/60 Hz 1 мин (заряженные части относительно корпуса)
• Вибрация: 10–55 Hz, амплитуда 1,5 mm, 2 ч в направлениях X/Y/Z

Условия эксплуатации

• Температура эксплуатации: -25 °C до 55 °C
• Влажность: 35–95% RH (без конденсата)
• Освещённость: ≤10 000 lx

Комплект поставки

• Руководство пользователя
• Гайки M18 ×2
• Сертификат соответствия
