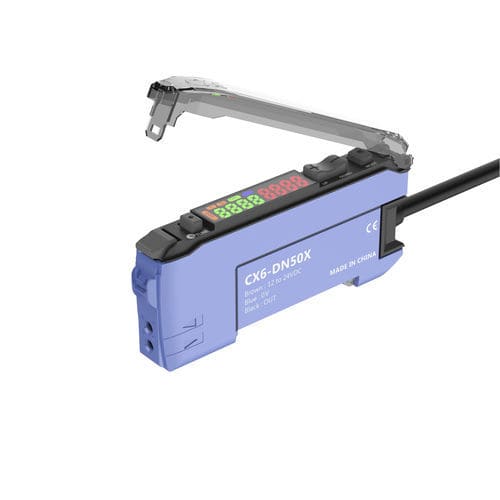

Фотоэлектрический обнаружитель тип заграждения CX6-DP50Xс прямым отражениемпрямоугольныйинфракрасный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- тип заграждения, с прямым отражением
- Коробка
- прямоугольный
- Тип пучка
- инфракрасный
- Другие характеристики
- высокоэффективный, со встроенным усилителем, с высокой скоростью, водостойкий, герметичный, с цифровым дисплеем, с калибровкой
- Применение
- для небольших деталей, для логистики, для распознавания объектов, для ворот, для гигиенических целей, для упаковочной машины, для автоматической двери
- Максимальная нагрузка
МИН.: 1 mm
(0 in)МАКС.: 2 000 mm
(6,6 in)
Описание
Серия
Фотоэлектрические датчики серии CPG
Обзор продукта
Ключевые характеристики
Механические / электрические параметры
Материалы
Условия эксплуатации
Рекомендуемые применения
Документы и чертежи
Технические характеристики (кратко)
Фотоэлектрические датчики серии CPG
Обзор продукта

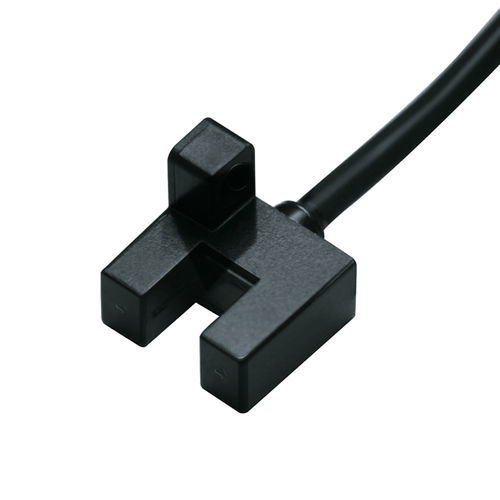

- Модель: CPG-TF05N3R
- Дистанция обнаружения: 0–5 мм
- Конструкция: слотовый (щелевой)
- Принцип обнаружения: лучевой (противостоящий)
- Ширина слота: 5 мм
- Выход: NPN NO/NC (коммутирующий)
- Питание: DC 5–24 В
Ключевые характеристики
- Направление обнаружения: поверхность паза
- Длина кабеля: 1 м (формованный кабель)
- Частота отклика: 1000 Гц
- Время отклика: 500 µs
- Источник света: инфракрасный
- Модификация: R
- Комплект поставки: руководство, сертификат
- Стандартный обнаруживаемый объект: непрозрачные объекты ≥ 2 × 0,8 мм
Механические / электрические параметры
- Тип выхода: NPN NO/NC
- Схема подключения: 4‑проводный DC
- Степень защиты: IP50
- Тип сигнала: дискретный (переключающий)
- Режимы работы: Light ON / Dark ON
- Потребляемый ток: <35 mA
- Индикатор: красный светодиод (горит при приеме)
- Защита: защита от короткого замыкания
- Остаточное напряжение: <0,8 В (при нагрузке 100 мA); <0,4 В (при нагрузке 40 mA). Для PNP с открытым коллектором DC 5–24 В ≤50 mA остаточное напряжение <0,8 В (при нагрузке 50 mA)
- Ток нагрузки: см. характеристики остаточного напряжения (зависит от типа выхода)
- Ударная прочность: 300 m/s² по X/Y/Z, 3 удара
- Виброустойчивость: 20–2000 Гц, амплитуда 1,5 мм, X/Y/Z, 2 ч
- Вес: ок. 19 г
Материалы
- Корпус: PBT
- Прозрачные части / излучатель / приёмник: поликарбонат
- Кабель: PVC
Условия эксплуатации
- Температура эксплуатации: -25 °C…55 °C
- Влажность: 5–95 % RH (без конденсата, без обледенения)
- Освещённость: <1000 lx
Рекомендуемые применения
- Сборка и инспекция электроники 3C
- Автоматизированные парковочные системы
- Логистика и автоматизация складов
Документы и чертежи
- Руководство пользователя (в комплекте)
- 3D‑модель (STP) доступна
Технические характеристики (кратко)
- Модель: CPG-TF05N3R
- Серия: фотоэлектрические датчики CPG
- Детекция: 0–5 мм (противостоящий)
- Конструкция: слот, ширина 5 мм
- Выход: NPN NO/NC
- Питание: DC 5–24 В
- Потребление: <35 mA
- Частота отклика: 1000 Гц
- Время отклика: 500 µs
- Степень защиты: IP50
- Длина кабеля: 1 м (формованный)
- Материалы: корпус PBT, прозрачные части PC, кабель PVC
- Температура эксплуатации: -25 °C…55 °C
- Влажность: 5–95 % RH (без конденсата)
- Вес: ок. 19 г
