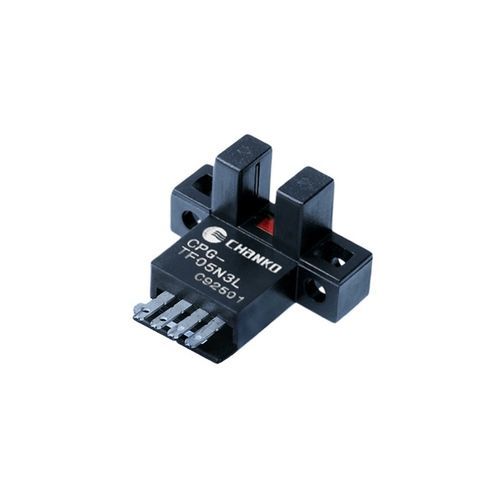

Фотоэлектрический обнаружитель тип заграждения CPG-TF05N3L-Aинфракрасный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- тип заграждения
- Тип пучка
- инфракрасный
- Максимальная нагрузка
МИН.: 0 mm
(0 in)МАКС.: 5 mm
(0,2 in)
Описание
Семейство изделий
Обзор
Технические характеристики
Механические / электрические параметры
Условия эксплуатации
Документация и иллюстрации
Технические характеристики / спецификации
- Фотоэлектрические датчики серии CPG
Обзор
- Дистанция обнаружения: 0–5 мм
- Конструкция: щелевой тип
- Принцип обнаружения: сквозной (through-beam)
- Ширина щели: 5 мм
- Выход: PNP NO/NC
- Питающее напряжение: DC 5–24 В
Технические характеристики
- Дистанция обнаружения: 0–5 мм
- Конструкция: щелевой тип
- Принцип: сквозной луч
- Ширина щели: 5 мм
- Длина кабеля: 0,5 м
- Направление обнаружения: плоскость щели
- Частота отклика: 1000 Hz
- Время отклика: 500 μs
- Особенность: L-образная форма
- Источник света: инфракрасный
- Комплектация: руководство по эксплуатации, сертификат
- Стандартный обнаруживаемый объект: непрозрачный объект ≥ 2 × 0,8 мм
- Материалы: корпус PBT; оптические элементы (световод, излучатель, приёмник) поликарбонат; кабель PVC
Механические / электрические параметры
- Тип выхода: PNP NO/NC
- Питающее напряжение: DC 5–24 В
- Питание: постоянный ток, четыре провода
- Степень защиты: IP50
- Соединение: разъём
- Тип сигнала: коммутационный
- Режим работы: Light ON / Dark ON
- Потребляемый ток: ≤ 12 mA
- Индикатор: красный (горит при поступлении света)
- Защитная схема: защита от короткого замыкания
- Остаточное напряжение: ≤ 0,8 V (нагрузка 100 mA), ≤ 0,4 V (нагрузка 40 mA); PNP выход с открытым коллектором DC 5–24 В ≤ 50 mA, остаточное напряжение ≤ 0,8 V (нагрузка 50 mA)
- Ток нагрузки: согласно спецификации остаточного напряжения
- Устойчивость к ударам: 300 m/s², 3 раза по направлениям X, Y, Z
- Устойчивость к вибрации: 20–2000 Hz, амплитуда 1,5 мм, 2 ч по направлениям X, Y, Z
- Вес: ок. 3 г
Условия эксплуатации
- Температура эксплуатации: -25 °C до 55 °C
- Влажность эксплуатации: 5–95% RH (без конденсации, без обледенения)
- Освещённость окружающей среды: ≤ 1000 lx
Документация и иллюстрации
- Диаграмма выходов управления и чертёж размеров (представлены на странице изделия)
- Перечисленные аксессуары: руководство по эксплуатации, сертификат; доступен PDF-руководство для загрузки
Технические характеристики / спецификации
- Модель: CPG-TF05N3L-A
- Серия: CPG
- Дистанция обнаружения: 0–5 мм
- Конструкция: щелевой тип, ширина щели 5 мм
- Принцип: сквозной луч
- Источник света: инфракрасный
- Частота отклика: 1000 Hz
- Время отклика: 500 μs
- Выход: PNP NO/NC (коммутационный)
- Питающее напряжение: DC 5–24 В
- Потребляемый ток: ≤ 12 mA
- Степень защиты: IP50
- Длина кабеля: 0,5 м
- Температура эксплуатации: -25 °C до 55 °C
- Вес: ок. 3 г
- Материалы: корпус PBT; оптические элементы поликарбонат; кабель PVC
