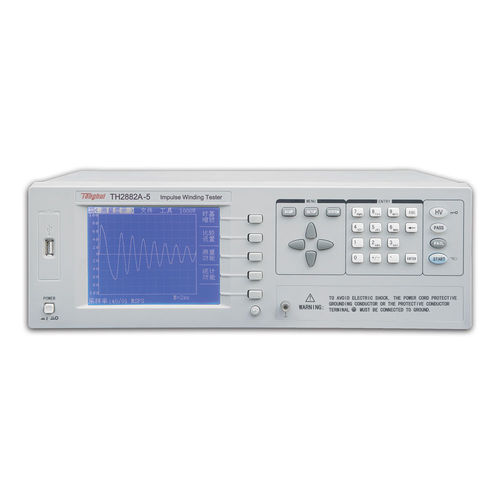

Тестер импульса напряжения TH2882A series

для трансформаторадля статорного наматыванияпереносной

■ Из-за влияния материала провода катушки, магнитного материала, каркаса и технологии производства и т.д., продукты катушки (такие как трансформаторы, двигатели и т.д.) могут иметь дефекты низкой изоляции между слоями катушки, кругами и выводами. Импульсный тестер обмоток серии TH2882A, использующий высокоскоростную технику отбора образцов, представляет собой аналитический прибор нового поколения для проверки изоляции катушечных изделий. При тестировании TH2882A сравнивает стандартную форму волны, сохраненную в приборе, с формой волны измерения тока. TH2882A выдает результат сравнения PASS или FAIL в соответствии с площадью, дифференциалом площади, коронным разрядом, дифференциалом фазы и т.д. Благодаря сильной функциональности, точности метода испытания, гибкому управлению и различным интерфейсам, TH2882A может обеспечить решение для испытания большинства продуктов намотки катушек Теория импульсного испытания намотки катушек импульсный тестер обмотки проверяет электрические характеристики обмотки катушки без повреждения ИУ. Необходимые условия для качества намотки могут быть определены с первого взгляда. Определение осуществляется при подаче одинакового электрического импульса путем разряда конденсатора на эталон и ИУ. В ответ на импульс генерируется форма волны спада напряжения, связанная с добротностью и индуктивностью катушки. В этом смысле тестер может обнаружить короткое замыкание витков и слоев, различия в количестве витков и материале сердечника. При приложении высокого импульсного напряжения плохая изоляция проявится в виде коронного или слоевого разряда.
