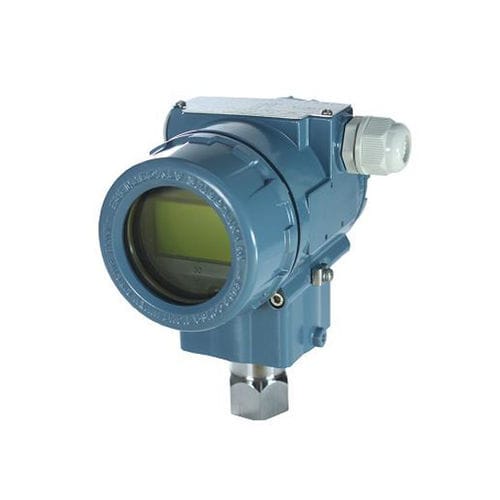

Абсолютный трансдуктор давления TX3351

цифровой4-20 мАHART

Преобразователь давления TX3351-GP&AP предназначен для измерения расхода жидкости, газа или пара, а также уровня, плотности и давления жидкости. TX3351-GP&AP выдает сигнал постоянного тока от 4 до 20 мА, соответствующий измеренному давлению. К основным особенностям прибора относятся быстрое реагирование, дистанционная настройка с помощью средств связи, самодиагностика и дополнительный статусный выход для сигнализации о высоком/низком давлении. СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Точность калиброванного диапазона (включает линейность, гистерезис и повторяемость по клеммам) Внешняя регулировка нуля Внешний ноль регулируется непрерывно с инкрементальным разрешением 0,01% от диапазона. Перестройка может быть выполнена локально с помощью переключателя установки диапазона. Влияние монтажного положения Поворот в плоскости диафрагмы не оказывает влияния. Наклон до 90 градусов приводит к смещению нуля до 0,25 кПа, что может быть исправлено настройкой нуля. Выход Двухпроводной выход постоянного тока 4-20 мА с цифровой связью, программируемый линейно или в виде квадратного корня. Протокол HART FSK может накладываться на протокол 4-20 мА 2 УСТАНОВКА Требования к питанию и нагрузке питание 24 В постоянного тока, R≤(Us -12V)/Imax kΩ, Imax=23 мА. сигнал 20 мА. Выходной диапазон: 3.9 мА - 20,5 мА Сигнализация неисправности (режим может быть выбран) Низкий режим (мин.): 3.7 мА, Высокий режим (макс.): 21 мА Нет режима (удержание): Сохранение действующего значения до возникновения неисправности. Стандартной настройкой сигнализации о неисправности является режим High Mode.
