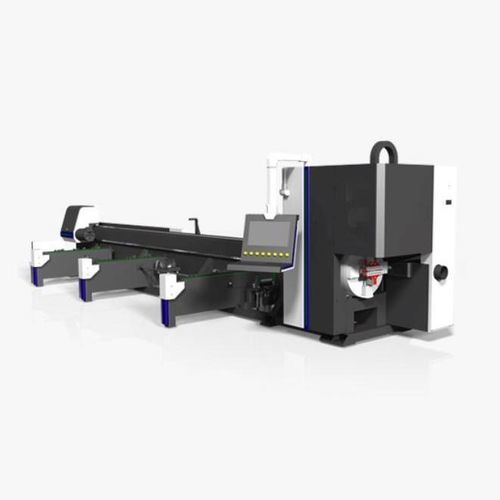

Лазерный станок для резки XPH2для металладля профилейдля труб
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- лазерный
- Обрабатываемый материал
- для металла
- Обработываемое изделие
- для труб, для профилей
- Загрузка деталей
- с автоматической погрузкой
- Другие характеристики
- автоматический, полуавтоматический, сверхточный, модульный, с автоматическим источником питания
- Скорость резки
МАКС.: 1,5 m/s
(4,921 ft/s)МИН.: 0 m/s
(0 ft/s)- Мощность лазера
МАКС.: 12 000 W
МИН.: 1 500 W
- Повторяемость
0,05 mm
(0,002 in)- -Not Tr-
МАКС.: 550 mm
(22 in)МИН.: 10 mm
(0 in)- Грузоподъемность
МАКС.: 1 500 kg
(3 306,9 lb)МИН.: 300 kg
(661,4 lb)
Описание
Обзор продукта
Прецизионный пневматический патрон
Прецизионный пневматический патрон с автоматическим центрированием и четырьмя кулачками обеспечивает стабильное зажатие без повреждения заготовки.
Модульная конструкция
Может быть комбинирован с полностью/полуавтоматическими загрузчиками, фасонными (скосными) режущими головками и другими опциональными модулями для различных сценариев применения.
Универсален для разных труб
Способен резать круглые трубы, квадратные трубы, прямоугольные трубы, эллиптические трубы, U-образные трубы, а также профильные изделия: швеллеры, уголки и балки I-профиля.
Образец реза
Демонстрационные изображения показывают результаты резки на различных профилях и типах труб.
Технические параметры
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Характеристики / Технические спецификации
- Полностью автоматический лазерный станок для резки труб, обеспечивающий высокие скорости резки, стабильную работу и точную обработку. Поддерживает полностью автоматические системы загрузки.
Прецизионный пневматический патрон
Прецизионный пневматический патрон с автоматическим центрированием и четырьмя кулачками обеспечивает стабильное зажатие без повреждения заготовки.
Модульная конструкция
Может быть комбинирован с полностью/полуавтоматическими загрузчиками, фасонными (скосными) режущими головками и другими опциональными модулями для различных сценариев применения.
Универсален для разных труб
Способен резать круглые трубы, квадратные трубы, прямоугольные трубы, эллиптические трубы, U-образные трубы, а также профильные изделия: швеллеры, уголки и балки I-профиля.
Образец реза
Демонстрационные изображения показывают результаты резки на различных профилях и типах труб.
Технические параметры
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Характеристики / Технические спецификации
- Серия: XPH2 Series
- Применение: Лазерная резка труб/профилей для круглых, квадратных, прямоугольных, эллиптических и U-образных труб; также подходит для швеллеров, уголков и балок I-профиля
- Патрон: Прецизионный пневматический четырехкулачковый патрон с автоматическим центрированием
- Модульность: Совместимость с полностью/полуавтоматическими системами загрузки и фасонными режущими головками
- Точность позиционирования: ±0.05mm
- Повторяемость: ±0.05mm
- Макс. линейная скорость: до 90 m/min (зависит от модели)
- Макс. вращательная скорость: до 150 r/min (зависит от модели)
- Грузоподъемность патрона: 300–1500 KG в зависимости от модели
- Диапазон обработки квадратных труб: от 10 до 550 (зависит от модели)
