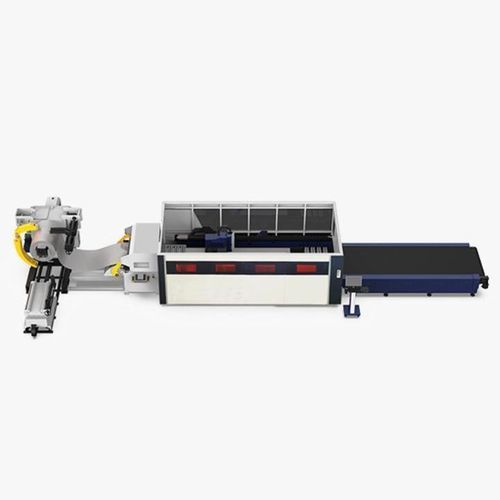

Лазерная линия резки CHPS

для металладля катушекдля раскатывания

Обзор

• Линия лазерной резки рулонного материала, сконструирована для высокой скорости и точности.
• Интегрирует размотку/роллинг, выравнивание и лазерную резку в единую непрерывную линию.
• Обеспечивает плавное формирование секций, простоту эксплуатации и снижение энергопотребления.
• Предназначена для крупномасштабной непрерывной обработки с оптимизированной производительностью резки.

Описание продукта и детали
Линия лазерной резки рулонного материала, сочетающая размотку, выравнивание и резку для обеспечения бесперебойной обработки рулонов. Подходит для непрерывного массового производства, где требуются точность, повторяемость и операционная эффективность. Конфигурации поддерживают высокую динамику осей и настраиваемую мощность лазера под материал и толщину.

Технические параметры
Модель продукта: LY4020D | LY6025D
Рабочая зона: 4030×2030 мм | 6030×2530 мм
Ход по оси Y: 4030 мм | 6030 мм
Ход по оси X: 2030 мм | 2530 мм
Ход по оси Z: 300 мм | 350 мм
Скорость сопряженного перемещения X/Y: 120 m/min (обе модели)
Ускорение X/Y: 1,5 G (обе модели)
Точность позиционирования X/Y: ±0,03 мм (обе модели)
Повторяющаяся точность позиционирования X/Y: ±0,03 мм (обе модели)
Мощность лазера: 3 kW–6 kW | 3 kW–20 kW

Характеристики / Технические спецификации

• Серия / Названия моделей: LY4020D; LY6025D.
• Рабочая зона: LY4020D: 4030 × 2030 мм; LY6025D: 6030 × 2530 мм.
• Ход по оси Y: LY4020D: 4030 мм; LY6025D: 6030 мм.
• Ход по оси X: LY4020D: 2030 мм; LY6025D: 2530 мм.
• Ход по оси Z: LY4020D: 300 мм; LY6025D: 350 мм.
• Максимальная скорость сопряжения X/Y: 120 m/min.
• Ускорение X/Y: 1,5 G.
• Точность позиционирования X/Y: ±0,03 мм.
• Повторяемая точность X/Y: ±0,03 мм.
• Варианты мощности лазера: LY4020D: 3 kW–6 kW; LY6025D: 3 kW–20 kW.
• Основное применение: непрерывная крупномасштабная резка рулонного материала с интегрированными функциями размотки и выравнивания.
