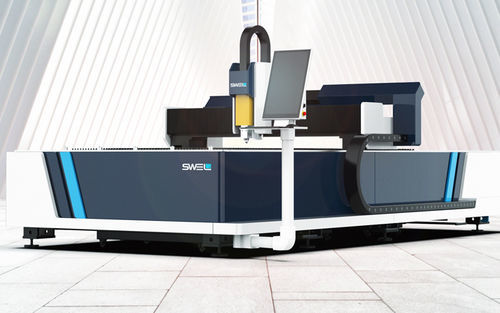

Лазерный станок для резки CHP

для металладля листадля металлической обшивки

Название продукта
Серия CHP - крупноформатный лазерный станок для резки металла высокой мощности

Обзор

• Профессиональная механическая конструкция, современный внешний вид и несколько запатентованных технологий.
• Высокая точность обработки, высокая скорость, узкий зазор и ровное сечение.

Максимальная скорость, скачок производительности

• Открытая одно-платформенная конструкция, оптимизированная для крупноформатной обработки.
• Поддерживает многомерную загрузку для повышения эффективности рабочего процесса.
• Высокая механическая стабильность и повышенные скорости резки.

Новая двухбалочная конструкция стола

• Разработана для задач эффективной обработки.
• Самостоятельно разработанная вставная упорная конструкция с двумя балками для повышения жесткости.
• Не деформируется при длительной резке, обеспечивая стабильную работу оборудования.

Модульная конструкция рабочего стола

• Рабочий стол собран из модульных компонентов для быстрой замены и настройки.
• Стабильная конструкция стола с высокой несущей способностью.
• Легко разбирать, заменять и обслуживать, что снижает время простоя.

Преимущества стола

• Более устойчивая конструкция стола для улучшенной точности и воспроизводимости.
• Большие форматы расширяют диапазон резки при сохранении точности.

Технические параметры
Модель продукта | LY4020A | LY6025A | LY8025A
Рабочая зона | 4030*2030mm | 6030*2530mm | 8030*2530mm
Ход по оси Y | 4030mm | 6030mm | 8030mm
Ход по оси X | 2030mm | 2530mm | 2530mm
Ход по оси Z | 200mm | 200mm | 200mm
Скорость синхронного перемещения X/Y | 100m/min (все модели)
Ускорение X/Y | 1.5G (все модели)
Повторяемая точность позиционирования X/Y | ±0.02mm (все модели)
Мощность лазера | 3KW-6KW (LY4020A) | 3KW-12KW (LY6025A) | 6KW-20KW (LY8025A)

Образец резки
На странице продукта представлены изображения образцов резки для демонстрации типичного качества реза и отделки кромки.

Характеристики / технические спецификации

• Модели: LY4020A, LY6025A, LY8025A
• Рабочая зона (LY4020A): 4030 x 2030 mm
• Рабочая зона (LY6025A): 6030 x 2530 mm
• Рабочая зона (LY8025A): 8030 x 2530 mm
• Ход по оси Y: 4030 / 6030 / 8030 mm (в зависимости от модели)
• Ход по оси X: 2030 / 2530 / 2530 mm (в зависимости от модели)
• Ход по оси Z: 200 mm
• Скорость синхронного перемещения X/Y: 100 m/min
• Ускорение X/Y: 1.5G
• Повторяемая точность позиционирования: ±0.02 mm
• Диапазоны мощности лазера: 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW (в зависимости от модели)
