Компрессор переменная производительность Revolution

воздушныйэлектрическийстационарный

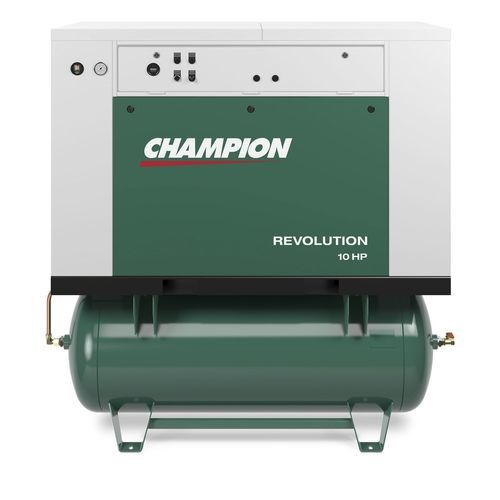

Обзор Шумозащищённый закрытый поршневой компрессор Revolution объединяет проверенный насос серии R в закрытом корпусе, спроектированном для оптимального охлаждения и снижения шума. Подходит в тех случаях, когда требуются характеристики поршневого компрессора при сниженных уровнях шума и компактной установке. Система может достигать уровней шума, сопоставимых с винтовыми компрессорами, и приближать подходящую температуру менее 20° F.

Стандартные характеристики

• Шумозащищённый корпус с внешними панелями из 2" пены (соответствует B11.19)
• Поршневой насос серии R
• ASME предохранительный клапан промежуточной ступени
• Электродвигатель ODP NEMA, 1760 об/мин
• Промышленный всасывающий фильтр 10 микрон
• Ресивер с кодировкой ASME и манометром 0–300 PSIG
• Доступные напряжения: однофазное 208–230; трёхфазное 208/230/460/575; варианты 50 Гц

Преимущества пакета

• Панель управления с индикатором питания, индикатором неисправности, счётчиком часов и выключателем ON/OFF
• Очень низкие уровни шума — до 62 dBA
• Нижний забор и выпуск воздуха для лучшего шумопоглощения
• Возможность работы с закрытыми дверями (полностью закрытый пакет) или с снятыми дверями для увеличения воздухообмена
• Корпус соответствует B11.19
• Опция монтируемого рефрижераторного осушителя для экономии места и стоимости монтажа
• 2" пена на внешних панелях для дополнительного шумоподавления
• Увеличенный пластинчато-ребристый послеохладитель для эффективного охлаждения
• Большой охлаждающий вентилятор для оптимального воздушного потока
• Электронный слив ресивера и датчик высокой температуры
• Доступно масло пищевого класса

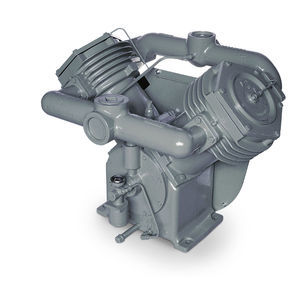

Преимущества насоса

• Многоребристые цилиндры для более низких рабочих температур
• Интегрированная конструкция цилиндр/головка для надёжной работы
• Сбалансированные поршни и лёгкие двухчастные шатуны
• Поршневые кольца обеспечивают контроль масла и высокую эффективность
• Предохранительные клапаны и крупногабаритные оребрённые интеркулеры
• Оптимизированный охлаждающий вентилятор/маховик и надёжные дисковые впускные клапаны большого расхода
• Конические роликовые главные подшипники, сбалансированный коленчатый вал и большой литой чугунный картер
• Центробежный разгрузчик для безнагрузочного пуска и минимального пускового тока

Характеристики — МОДЕЛЬ НАСОСА R-15B (REVOLUTION 5–15 HP SIMPLEX)
MOTOR HP | TANK CAPACITY (GAL) | PACKAGE MODEL NUMBER | DIMENSIONS L x W x H (IN) LESS DRYER | DIMENSIONS L x W x H (IN) WITH DRYER
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

Характеристики — МОДЕЛЬ НАСОСА R-30D (REVOLUTION 10–15 HP SIMPLEX)
MOTOR HP | TANK CAPACITY (GAL) | PACKAGE MODEL NUMBER | DIMENSIONS L x W x H (IN) LESS DRYER | DIMENSIONS L x W x H (IN) WITH DRYER
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

Сырьевые насосы — ПОРШНЕВОЙ КОМПРЕССОР R‑SERIES
MODEL | # OF CYLINDERS | BORE DIA. (IN) | STROKE (IN) | OIL CAPACITY (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

Загрузки Доступна брошюра продукта (PDF — спецификация для шумозащищённых закрытых поршневых компрессоров 5–15 HP).

Технические характеристики

• Корпус: шумозащищённый закрытый пакет с внешними панелями из 2" пены (соответствует B11.19)
• Серия насосов: R‑Series (включая R-15, R-30)
• Уровень шума: до 62 dBA
• Температура подхода: менее 20 градусов
• Двигатель: ODP NEMA, 1760 RPM (опции однофазные и трёхфазные)
• Доступные напряжения: однофазное 208–230; трёхфазное 208/230/460/575; варианты 50 Гц
• Впускной фильтр: 10 микрон промышленного класса
• Защита между ступенями: ASME клапан сброса давления промежуточной ступени
• Ресивер: ресивер с кодировкой ASME и манометром 0–300 PSIG
• Охлаждение: увеличенный пластинчато-ребристый послеохладитель и большой охлаждающий вентилятор
• Управление: панель с индикатором питания, индикатором неисправности, счётчиком часов и выключателем ON/OFF (стандарт)
• Дополнительные функции: электронный слив ресивера, датчик высокой температуры, масло пищевого класса
