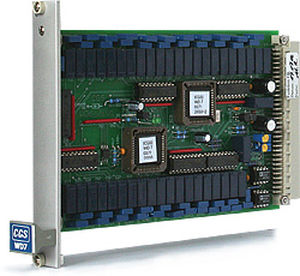

Карты WD7 и WD6 представляют собой десятичные резисторы, которые можно свободно программировать в диапазоне от 1 Ом до 1,048 мегаом с шагом 1 Ом. Запрограммированное значение имеет допуск 0,1%. Максимальная потребляемая мощность составляет 0,6 Вт. Резисторы обрезаются под нагрузку и имеют чрезвычайно низкий температурный коэффициент. Благодаря специальному соединению на плате, мы смогли компенсировать переходное сопротивление реле. Таким образом, общая точность была значительно увеличена. В результате указанный допуск теперь относится ко всему диапазону сопротивлений.
Карта WD7 обладает всеми функциями карты WD6, но дополнительно имеет возможность программировать второй резистор, как на рисунке выше, или потенциометр с обоими резисторами вместе.
Карта должна проходить повторную калибровку каждые 12 месяцев в нашей калибровочной лаборатории.
---
