Аналоговый модуль входа/выхода ISCM TDK-Micronas HAL

CompactRIO4 каналаFPGA

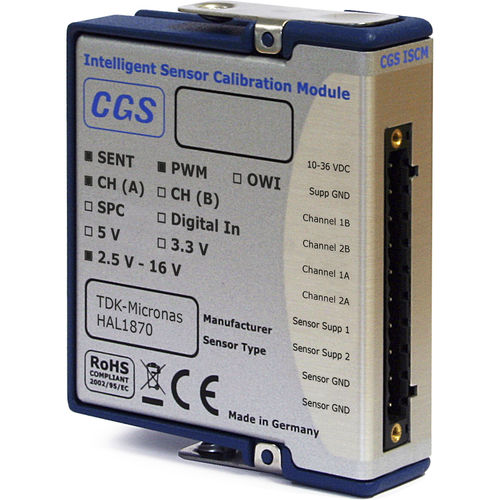

Модуль CompactRIO "Intelligent Sensor Calibration Module" (C30), разработанный компанией CGS, может программировать и калибровать до 2 датчиков TDK-Micronas HAL 1870/1890 параллельно. Кроме того, модуль может считывать данные через SENT и PWM на канале 1 и 2 параллельно. Это также возможно, если датчики выводят данные по разным протоколам, например, датчик 1 должен быть запрограммирован, а датчик 2 используется для декодирования ШИМ. Вычислительная мощность для сложной процедуры программирования и декодирования SENT/PWM обеспечивается ПЛИС, установленной в модуле. ПЛИС шасси CompactRIO используется только для связи с модулем CGS. Это позволяет эксплуатировать до 8 интеллектуальных модулей на шасси. Модуль доступен для калибровки различных датчиков от нескольких производителей. Список поддерживаемых датчиков может быть выслан по запросу. ISCM поддерживает стандарты SENT SAE J2716. Питание датчиков осуществляется через модуль cRIO, подключенный к внешнему источнику питания (10-36 В, не входит в комплект).
