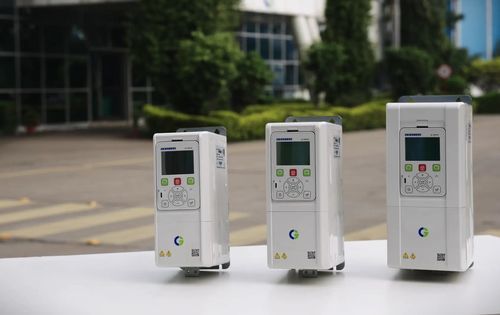

Синхронный вариатор скорости AMX

асинхронныйиндукционныйтрехфазовый

Обзор
Серия Emotron AMX — универсальный частотный преобразователь для надежного и точного управления двигателями в промышленных условиях. Компактная конструкция, несколько режимов управления и защита от внешних воздействий обеспечивают широкую область применения.

Ключевые преимущества

• V/F и векторное (полеориентированное) управление для точного регулирования скорости, быстрой реакции момента и улучшенной работы на низких частотах.
• Работа при температуре окружающей среды до 50°C без понижения мощности; платы с покрытием conformal-coated (3C3) для суровых условий.
• Подходит для приложений с переменным и постоянным моментом; пусковой момент 200%.
• Графическая панель управления с высокоразрешающим дисплеем: многострочный статус, скорость/ток/напряжение/частота в реальном времени, тренды и визуализация форм сигналов.
• Встроенные функции мониторинга и логики: контроль нагрузки, таймеры, счетчики, виртуальные I/O и режим низкого напряжения.
• Интегрированные энергосберегающие функции и прикладные макросы для управления тормозом, многонасосных систем и т.д.

Технические данные (версия IP20)
Номинальная мощность: 1,5 – 18,5 кВт
Питающее напряжение: 230–480 В, 3‑фазный
Номинальный ток: 4,2 – 38 А
Класс защиты: IP20
Сертификация: CE

Рабочие характеристики и защита

• Диапазон эксплуатации: -10°C до 50°C (без понижения мощности до 50°C; понижение мощности выше 50°C до 55°C).
• Платы с покрытием conformal-coated (3C3) для повышения стойкости к влажности и частицам.
• Пусковой момент: 200%.
• Возможности перегрузки: 120% на 60 с (нормальный режим); профили heavy duty до 150%/60 с, 180%/2 с, 200%/0,5 с.

Продвинутое управление двигателем

• Поддержка асинхронных двигателей и синхронных двигателей с постоянными магнитами.
• Режимы управления: V/F и полеориентированное управление (FOC).
• Диапазоны регулирования скорости: замкнутый вектор 1:1500, разомкнутый вектор 1:200.

Торможение и переработка энергии

• Встроенный brake chopper до 45 кВт; для большей мощности — опциональный chopper.
• Интегрированное векторное торможение для контролируемой остановки.

I/O, обратная связь и коммуникации

• Стандартные коммуникации: Modbus RTU. Опции: RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET.
• Стандартные управляющие I/O: 7 цифровых входов, 2 цифровых выхода, 3 аналоговых входа, 2 аналоговых выхода, 2 релейных выхода.
• Опции энкодера: инкрементальный, Sin‑Cos, резольвер (макс. одна плата энкодера на привод).
• Опции контроля температуры двигателя: плата PTC / PT100 / PT1000 (1 изолированный PTC вход + 3 входа PT100/PT1000).

Инструменты пользователя и ввод в эксплуатацию

• Графический PPU с функцией осциллографа для анализа форм сигналов в реальном времени.
• Программное обеспечение EmoSoftCom для ПК через фронтальный RS232: запись сигналов и сохранение/загрузка настроек.
• Встроенная логика и мониторинг снижают необходимость внешнего оборудования при пуско‑наладке.

Опции и расширяемость

• Опциональный EMC/EMI фильтр (категория C3).
• Платы расширения I/O (дополнительные реле, аналоговые входы/выходы и цифровые входы).
• Платы энкодера для инкрементальных, Sin‑Cos и резольверов.
• Опция реального времени (RTC) для журналов событий с временными метками и календарной логики.

Технические характеристики

• Серия: Emotron AMX
• Диапазон мощностей (IP20): 1,5 – 18,5 кВт
• Питание: 230–480 В, 3‑фазный
• Номинальный ток: 4,2 – 38 А
• Класс защиты: IP20
• Окружающая температура: -10°C до 50°C (дерейтинг выше 50°C до 55°C)
• Пусковой момент: 200%
• Перегрузка: 120% / 60 с (нормально); heavy duty до 200% / 0,5 с
• Управление: V/F, FOC; замкнутый вектор 1:1500, разомкнутый 1:200
• Brake chopper: встроен до 45 кВт (опция выше)
• Стандартные I/O: 7 DI, 2 DO, 3 AI, 2 AO, 2 релейных выхода
• Коммуникации: Modbus RTU (стандарт); RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET (опции)
• Сертификация: CE
