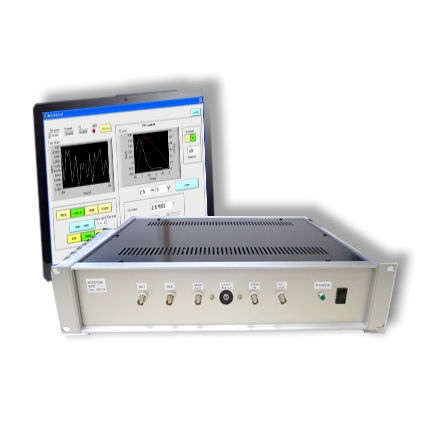

Модуль управления Flex MOSTAB

Флекс МОСТАБ MOSTAB（Monochromator Stabilization）is - это система, управляющая обратной связью путем измерения положения и светового потока. Обратная связь контролирует угол первого кристалла двухкристаллического спектрометра так, чтобы они были постоянными. Flex MOSTAB разработан традиционным DSP типом MOSTAB с NI Single-Board RIO (NI sbRIO-9636), который представляет собой плату общего назначения NI, оснащенную процессором и FPGA, которая может управляться NI LabVIEW, а также периферийными схемами 19-дюймовой системы крепления в стойку внутри шасси. Разрабатывая DSP для FPGA, мы получили новые функции, которые никогда не были доступны Особенность Автономный контроль Контроллер обратной связи Flex MOSTAB состоял из FPGA и операционной системы реального времени, даже компьютер перестал работать, система все равно способна работать Способен поддерживать больше типов объектов Контроллер с обратной связью имеет длительный срок службы и способен производить замену деталей, используя NI RIO. Повторное использование и расширение кодирования Управляющая часть использует NI LabVIEW, который способен работать независимо от аппаратного обеспечения, а также способен свободно регулировать логику кодирования. Параметр Обратная связь регулируется Параметр обратной связи настраивается и легко изучается. Спецификация Обратная связь Controller（NI sbRIO-9636） процессор - 400 МГц Память - 256 Мб Харддиск - 512 Мб ПЛИС - Xilinx Spartan-6 LX25 Сетевой интерфейс - 10BaseT หรือ 100BaseTX Ethernet аналоговый вход Номер канала - 3 Разрешение - 16 бит Максимальная скорость отбора проб - 200 кС/с Диапазон входных сигналов - ±10 В, ±5 В, ±2 В, ±1 В аналоговый выход Вечный номер - 3 Разрешение - 12 бит Максимальная скорость отбора проб - 336 кСс/сек Диапазон ввода - 0 ～ 5 Ｖ
