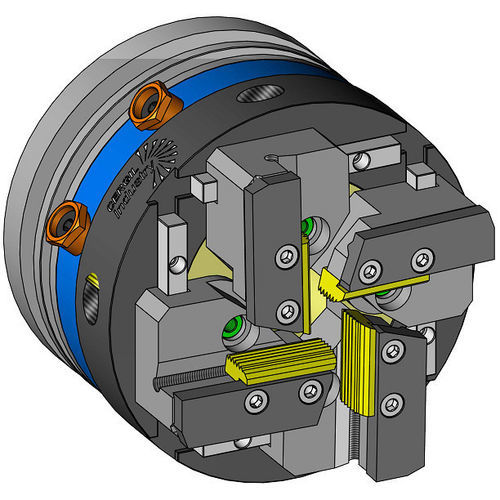

Внешний инструмент для нарезания резьбы

вихревая обработкадля токарного станкажесткий

Обзор
Автоматические головки для наружной нарезки резьбы CERGIL разработаны для высокоэффективного производства наружной резьбы и операций снятия припуска. Изготовлены из закалённой и шлифованной стали, обеспечивают точность и повторяемость в промышленных токарных условиях.

Поддерживаемые инструменты

• Касательные резьбонарезные гребёнки – формируют профили ISO, Whitworth, UNC, NPT и другие стандартные профили; подходят для металлов и пластмасс.
• Пластины HSS и твердосплавные вставки – обеспечивают высокоскоростное снятие припуска и точение для подготовки деталей к волочению резьбы.

Преимущества

• Автоматическое раскрытие – быстрое освобождение полученной резьбы для непрерывного производства.
• Оптимизация затрат – невысокие производственные расходы благодаря многократной переточке инструментов.
• Высокая скорость производства – формирование резьбы за одну операцию, включая крупные шаги (пример: шаг 6 мм).
• Универсальность – широкий ассортимент держателей для разных сочетаний диаметра и шага.
• Высокая жесткость крепления – допускает применение твердосплавных инструментов для операций снятия припуска на CNC.
• Быстрая сборка – быстрая установка инструментов и регулировка диаметра резьбы.

Области применения и возможности

• Производство наружной резьбы в широком диапазоне диаметров и шагов.
• Совместимость с CNC-токарными станками и полуавтоматическим/автоматическим токарным оборудованием.
• Подходит для обработки разнообразных материалов, включая распространённые металлы и пластмассы.

Технические характеристики

• Материал: закалённая и шлифованная сталь высокого качества.
• Типы поддерживаемых инструментов: касательные гребёнки для нарезки резьбы; HSS-пластины; твердосплавные вставки.
• Поддерживаемые профили резьбы: ISO, Whitworth, UNC, NPT и другие стандартные профили.
• Диапазон резьб: M6 до M114 (≈ 1/4 до 4 in).
• Возможность однопроходной обработки: может формировать резьбу за один проход (пример: шаг 6 мм).
• Особенности держателей: широкий ассортимент держателей для различных сочетаний диаметра/шага; высокая жёсткость для применения твердосплава на CNC-станках.
• Основные преимущества: автоматическое раскрытие, высокая скорость производства, оптимизация затрат, быстрая сборка, универсальность по профилям и материалам.

Документация
Технический файл (PDF) доступен.
