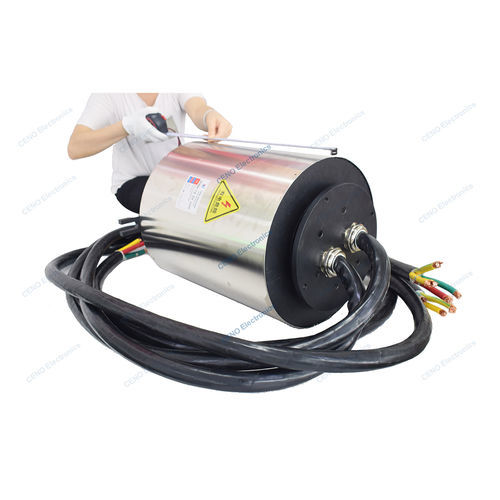

Вращающийся коллектор для использования на морских судах BHCN-C-08250-IP66

из карбонадля алюминиямедь

Описание продукта
BHCN-C-08250-IP66 — скользящее кольцо с угольными щётками для больших токов, разработанное для морских и тяжёлых промышленных применений. Имеет большой внешний диаметр (Ø410 мм) и степень защиты IP66 для защиты от погодных условий и брызг. Также называется центральным токосъёмником или морским скользящим кольцом, передаёт 250 A на канал (возможна конфигурация для более высоких токов). Применяются binding-post клеммы для упрощённой проводки.

Характеристики
BHCN-C-08250-IP66 | Основные характеристики

Схема габаритов
Габаритная схема предоставляется для справки при установке, креплении и по размерам.

Технические характеристики

• Модель: BHCN-C-08250-IP66
• Ток и цепи: 8 цепей × 250 A
• Номинальное напряжение: 0–480 VAC/VDC
• Диэлектрическая прочность: ≥1500 VAC @ 50 Hz
• Сопротивление изоляции: ≥500 MΩ @ 500 VDC
• Контактное сопротивление: 30 mΩ (измерено при 50 об/мин)
• Материал контактов: медно-графит
• Материал корпуса: алюминиевый сплав
• Диапазон рабочих температур: -20 °C до +60 °C
• Рабочая влажность: 60 % относительной влажности
• Степень защиты: IP66
• Максимальная рекомендуемая скорость: 0–10 rpm
• Выводы: четырёхжильный кабель (90 mm²), длина ротора 3000 mm, длина статора 3000 mm
• Внешний диаметр: Ø410 mm
• Крепление: Ротор — фланцевая установка; Статор — противовращающая планка
