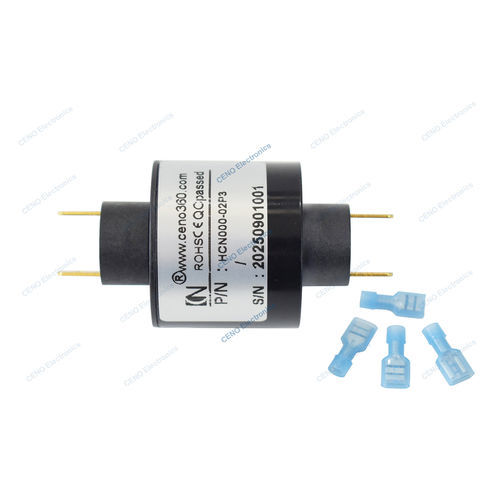

Электрический вращающийся коллектор HCN000-02P3

плоскийдля кабельного барабанапромышленный

Обзор продукта
HCN000-02P3 — вставной скользящий контакт с плоскими штырями, обеспечивающий компактное и экономичное вращающееся электрическое соединение. Форма вставки с плоскими штырями упрощает интеграцию в узкие монтажные места и заменяет проводные контакты для обеспечения стабильного электрического соединения. Серия HCN соответствует требованиям RoHS и часто применяется на сборочных линиях, кабельных барабанах и других промышленных вращающихся узлах.

Технические характеристики

• Модель: HCN000-02P3
• Цепи и ток: 2 цепи × 15A
• Номинальное напряжение: 0 ~ 240 VAC/VDC
• Диэлектрическая прочность: ≥500 VAC @ 50 Hz
• Изоляционное сопротивление: ≥100 MΩ @ 500 VDC
• Контактное сопротивление: ≤ 10 mΩ
• Рабочая температура: -20°C до +80°C
• Рабочая влажность: 60 % RH
• Скорость вращения: 0 до 400 об/мин
• Материал контактов: благородный металл
• Материал корпуса: технические пластики

Области применения и преимущества

• Разработан для компактных вращающихся узлов и установок с ограниченным пространством
• Типичные применения: сборочные линии, кабельные барабаны, вращающиеся датчики и измерительная аппаратура
• Плоские штыревые контакты упрощают монтаж и обеспечивают стабильный электрический интерфейс

Соответствие и опции

• Соответствует RoHS
• Стандартная конструкция: контакты из благородного металла, корпус из технического пластика
• Возможна доработка по запросу: длина кабеля, тип разъёма, крепёжные элементы
• Модель для заказа: HCN000-02P3
