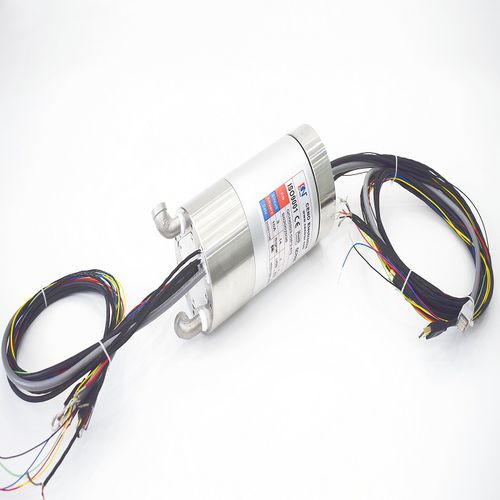

QCN0203-03P3-47S Мощность / кольцо проскальзывания сигнала
Это интегрированное скользящее кольцо с 3 кольцами 10A,5 кольца нормальный сигнал, 1 группа RS422,1 группа RS232,1 группа USB2.0,1 группа 1000M Ethernet и 1 группа HDMI с 2 каналами для жидкости, центральное отверстие может пройти через приводной вал, газожидкостный проход; он также может интегрировать высокую частоту, волокна, кодировщик, волноводы, газа и жидкости и других jointints.Slip кольца могут быть использованы в любой электромеханической системе, которая требует безудержной, непрерывное вращение при передаче мощности или данных от стационарного к вращающейся структуре.
Особенности
Интегрируйте гидравлические, пневматические
Низкий крутящий момент, плавное вращение
Различный тип уплотнения
Интегрируйте мощность и различные сигналы
Температура -45°C/+ 80°C
Два канала для жидкости
Низкий крутящий момент
Заявления
Автоматическое оборудование
Пищевая промышленность
Машиностроение
Электрическое испытательное оборудование
Наклонные крепления камер
Оборудование для демонстрации экспонатов
Робототехника
Миниатюрная проволочно-прокатная машина
Факультативный сайт
Воздушный /Жидкостный канал
Номер цепи
текущий рейтинг
Размер интерфейса
защита интеллектуальной собственности
Спецификация :
Схемы: 3*10A,5*сигнал, 1*RS422,1*RS232,1*USB2.0,1*1000M Ethernet, 1*HDMI .2*жидкость
Напряжение: - 0~220VAC/VDC
Электрический шум: - ≤30mΩ(50rpm)
Диэлектрическая прочность: ≥1500 В при 50 Гц (мощность)
≥300В при 50 Гц (сигнал)
Сопротивление изоляции: ≥500MΩ@500VDC (мощность)
≥100MΩ@100VDC (сигнал)
Рабочая скорость :0-100 об/мин
Контактный материал: Драгоценные металлы
Материал корпуса: алюминиевый сплав
Гидравлический канал: 2 канал*вода (G3/8'')
Давление: ≤1.0MPa
---
