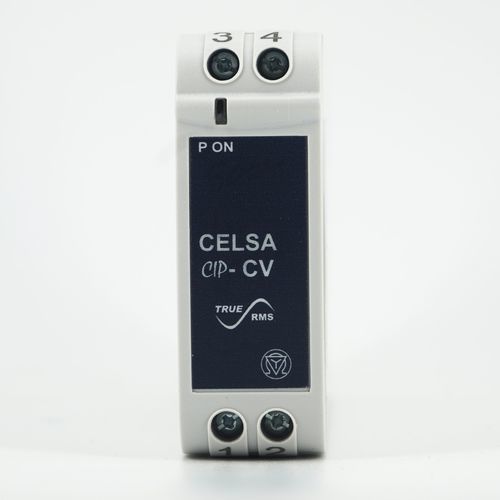

Преобразователи CIP-CA / CIP-CV преобразуют синусоидальный переменный ток или переменное напряжение в независимый от нагрузки постоянный ток или независимое от нагрузки постоянное напряжение, пропорциональное измеряемой величине.
Тип - напряжение / ток
Класс - 0,2
Размеры - 65,5 x 22,5 x 100,5 мм
- Измерение среднего арифметического значения: Калибровка по среднеквадратичному значению с синусоидальной формой волны (среднее значение)
- Класс точности 0,2 в соответствии с международным стандартом IEC/EN 60 688.
- Вспомогательный источник питания: 40 В-300 В AC/DC. или 24 В-60 В AC/DC.
- Время отклика выхода < 250 мс.
- Быстрая и простая установка на DIN-рейку, на стену или в панель с помощью опционального кронштейна с винтовыми отверстиями.
Применение
Преобразователи CIP-CA / CIP-CV преобразуют синусоидальный переменный ток или переменное напряжение в независимый от нагрузки постоянный ток или постоянное напряжение, пропорциональное измеряемому значению.
Режим работы
Входной сигнал X отделяется от сети с помощью трансформатора.
Сигнал выпрямляется и фильтруется в выпрямительном блоке.
Свойства преобразования измерительного преобразователя определяются в последующей схеме характеристик.
Выходные усилители преобразуют измерительный сигнал в импульсный выходной сигнал Y.
Схема питается от вспомогательного источника питания H или L.
---
