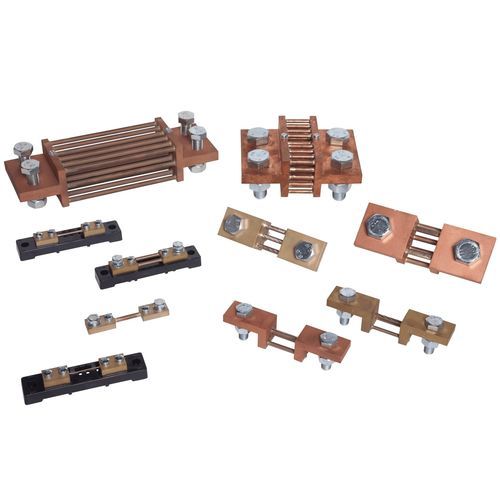

Шунт из серебра

Шунты - незаменимые аксессуары для измерения тока в установках постоянного тока, особенно при высоких амперах. Они обеспечивают падение напряжения (мВ), пропорциональное пропорционально току, который легко измеряется амперметрами с подвижной катушкой (типы PQ и PAQ). Их также можно подключать к ваттметрам (тип DQ../1w) и другими измерительными или защитными устройствами. Стандартные значения падения напряжения составляют 60 мВ и 150 мВ. Шунты на 150 мВ рекомендуются, когда падение напряжения на потенциальных выводах велико из-за их длины и/или высокого потребления прибора. Наилучшие характеристики гарантированы при соблюдении следующих пунктов: 1. Вся площадь соединения должна быть в контакте со сборными шинами. При больших токах используйте бра на обеих сторонах торцевых блоков. 2. Контактные поверхности должны быть чистыми и, по возможности, покрыты тонким слоем вазелина. 3. Болты и гайки должны быть полностью затянуты. 4. Постарайтесь обеспечить хорошую вентиляцию. 5. Шунты могут быть установлены горизонтально или вертикально. Горизонтальный монтаж обеспечивает более плотный теплоотвод. ПРИНЦИП РАБОТЫ Шунты состоят из манганиновых резистивных элементов высокой точности. При прохождении через них тока возникает пропорциональное падение напряжения. Благодаря низкий температурный коэффициент манганина (0,002%K) гарантирует стабильное падение напряжения - Класс точности 0,5 / Специальные исполнения: 0.2 по запросу. - Шунты диапазонов 1...25 А (и по запросу 60мВ 40...150 А) крепятся на изолирующем основании. - Изолирующее основание приспособлено для монтажа на 35 мм DIN-рейку.
