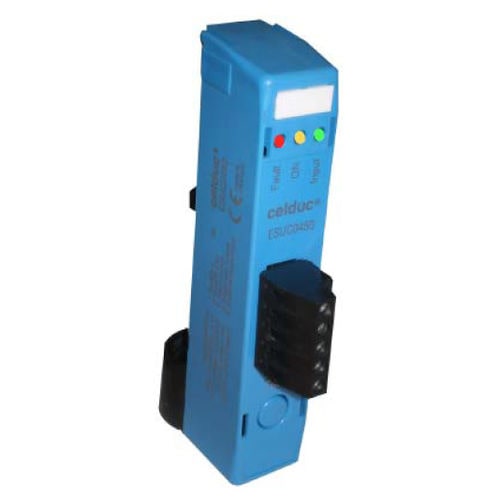

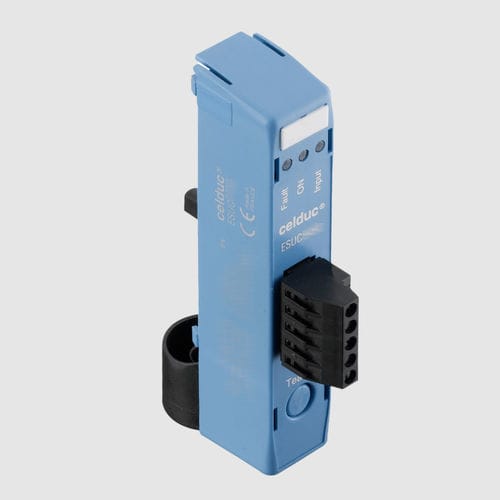

Модуль системы наблюдения тока ESUC series

Новая опция для текущего мониторинга : модуль ESUC База ESUC является опцией для серии celpac® 2G. Этот дополнительный модуль подключается непосредственно к твердотельному контактору SU/SUL и постоянно измеряет ток нагрузки. Параллельно можно диагностировать до 5 нагревательных элементов. Диапазон тока : 2-40A Управление : 8-32VDC Текущее значение сравнивается с базовым значением, которое было сохранено при инициализации с помощью кнопки "Обучение" или входа "Внешнее обучение". Если оператор нажимает кнопку обучения минимум 3 с или если внешний вход обучения включен не менее 3 с, устройство запишет значение Iteach тока и установит высокий порог тока на Iteach + 16% и низкий порог тока на Iteach - 16%. Если ток выходит за пределы заданного значения ( +/- 16%), модуль обнаруживает неисправность (частичную нагрузку или перегрузку). Одновременно модуль отслеживает сбой сети (отсутствие тока при управлении) или неисправность тиристоров (отсутствие тока при управлении). В случае неисправности состояние выхода указывает на проблему через небольшую задержку (макс. 100 мс). Различные конфигурации и состояния отображаются с помощью 3 светодиодов. 2 предела аварийной сигнализации 0,84*Обучение и 1,16*Обучение (+/-16%) Возможные обнаружения : -Открытая загрузка -Открытая сеть -Частичный разрыв нагрузки -РСБ Короткое замыкание -Перегрузка (частичное короткое замыкание нагрузки)
