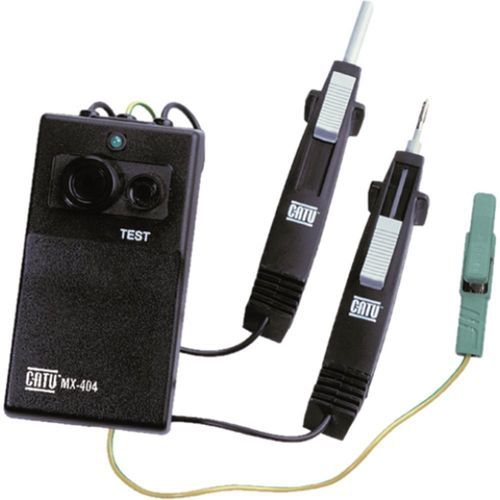

Компаратор MX-404

Описание
Звуковой фазовый компаратор для VDS/VIS. Устройство для установления соответствия между двумя фазами, разработано для разделяемых емкостных делителей напряжения высокой и средней импедансности (HR-MR). Подходит для подключения к контрольным точкам индикаторов VIS или VDS или их интерфейсов. Не совместимо с элементами Schneider Electric типа V2.

Применение

• Установление соответствия между двумя фазами.
• Подключение к контрольным точкам индикаторов VIS или VDS или их интерфейсам; совместимо с индикаторами типа CL-495-3 и CL-497-00.
• Работает с разделяемыми емкостными делителями напряжения (HR-MR).
• Не подходит для элементов Schneider Electric типа V2.

Работа и индикация

• Разработан для делителей напряжения высокой и средней импедансности (HR - MR).
• Индикация при подключении:
  • Звуковой сигнал при значительном сдвиге фазы между двумя фазами.
  • Отсутствие звука и зажигание зеленого светодиода при отсутствии фазовой разницы.
• Степень защиты: IP20.
• Защита зондов: IP2X.

Стандарты
IEC 61958 / IEC 61243-5

Таблица
Артикул | Размеры (мм) | Применение | Вес (кг)
MX-404 | 145 x 80 x 42 | Внутри/Снаружи | 0.3

Технические характеристики

• Модель: MX-404
• Функция: звуковой фазовый компаратор для VDS/VIS
• Стандарты: IEC 61958, IEC 61243-5
• Применение: установление соответствия между двумя фазами; подключение к индикаторам VIS или VDS или их интерфейсам; работает с разделяемыми емкостными делителями напряжения
• Ограничения: не совместимо с элементами Schneider Electric типа V2
• Предназначено для: делителей напряжения высокой и средней импедансности (HR - MR)
• Индикация: звуковой сигнал при фазовом сдвиге; зеленый светодиод при совпадении фаз
• Степень защиты: IP20
• Защита зондов: IP2X
• Комплектация: 1 корпус компаратора, 2 пробника, 1 крокодильчик
• Размеры: 145 x 80 x 42 mm
• Вес: 0.3 kg
