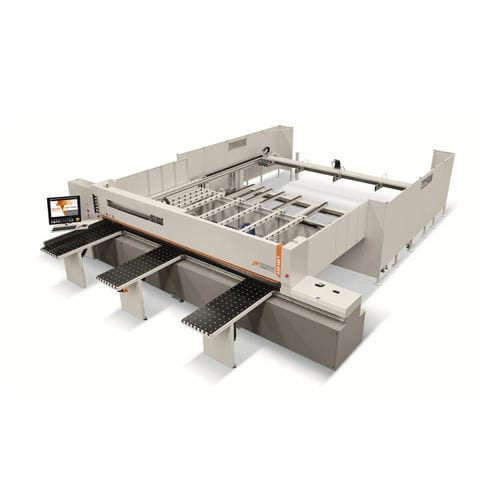

Круговая пила AXO series

для панелейпо деревудля панелей

Обзор
Серия AXO от Casadei включает две модели с загрузочным столом сзади — AXO 400 T и AXO 500 T HD — разработанные для автоматизации непрерывной подачи стоп панелей при продольной распиловке в условиях высокой производительности. Загрузочно-подъемный стол сзади обеспечивает непрерывную автоматическую загрузку в соответствии с программой резки.

Преимущества

• AXO 400 T: увеличение производительности за счёт заднего подъемного стола, обеспечивающего непрерывную автоматическую подачу стоп панелей в соответствии с очередностью резов.
• AXO 500 T HD: предназначена для очень высоких производственных нагрузок — большая вылетная часть диска, более высокие скорости каретки и толкателя, возможность обрабатывать стопы панелей высотой до 1300 мм на столе.
• Для интенсивной непрерывной эксплуатации AXO 500 T HD может быть оснащена призматическими направляющими с автоматической принудительной смазкой; скорость подачи каретки до 150 м/мин, скорость толкателя до 70 м/мин.

Технические данные
— (header) | AXO 400 T | AXO 500 T HD
Вместимость по длине распила | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
Вынос диска (blade projection) | 110 mm | 128 mm
Скорость подачи каретки пилы | 0 ÷ 135 m/min | 0 ÷ 150 m/min
Макс. скорость возврата толкателя | 0 ÷ 70 m/min | 0 ÷ 70 m/min
Мощность главного двигателя при 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
Мощность двигателя подрезки при 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
Макс. размеры панелей на загрузочном столе сзади | T/32: 3200 x 1850 mm; T/38: 3800 x 1850 mm; T/45: 4500 x 2200 mm | T HD/32: 3200 x 1850 mm (2440 opt); T HD/38: 3800 x 1850 mm (2440 opt); T HD/45: 4500 x 2440 mm
Стандартная грузоподъёмность подъёмного стола h = 600 mm | 4000 Kg | 6500 Kg

Примечания
AXO 500 T HD выделяется за счёт большей вылетной части диска и очень высокой производительности; в некоторых описаниях для AXO 500 T HD указана вылетная часть 130 mm, тогда как в таблице технических данных указано 128 mm. Машины предназначены для высокопродуктивных участков и для автоматизации подачи стоп панелей посредством заднего подъёмно-загрузочного стола.

Технические характеристики

• Серия: AXO
• Модели: AXO 400 T и AXO 500 T HD
• Доступные длины распила: 3200 / 3800 / 4500 mm
• Вынос диска: AXO 400 T = 110 mm; AXO 500 T HD = 128 mm (иногда указывается 130 mm)
• Скорость подачи каретки: AXO 400 T = 0 ÷ 135 m/min; AXO 500 T HD = 0 ÷ 150 m/min
• Макс. скорость возврата толкателя: 0 ÷ 70 m/min
• Мощность главного двигателя (50 Hz, S6-40%): AXO 400 T = 9 kW (12 Hp); AXO 500 T HD = 15 kW (20 Hp)
• Мощность двигателя подрезки: 1.8 kW (2.5 Hp) для обеих моделей
• Макс. размеры панелей на загрузочном столе сзади: несколько конфигураций (см. технические данные)
• Стандартная грузоподъёмность подъёмного стола (h = 600 mm): AXO 400 T = 4000 Kg; AXO 500 T HD = 6500 Kg
• Опция: призматические направляющие с автоматической принудительной смазкой рекомендованы для интенсивной непрерывной эксплуатации
