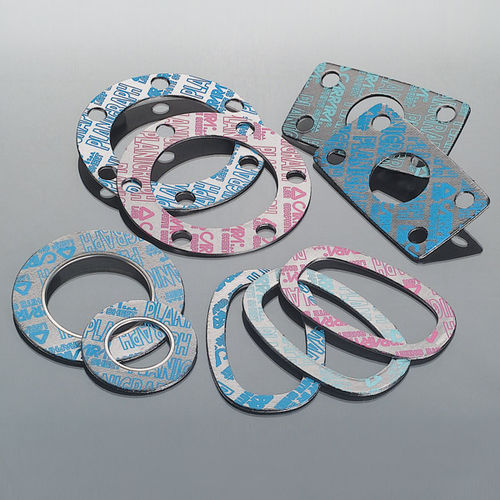

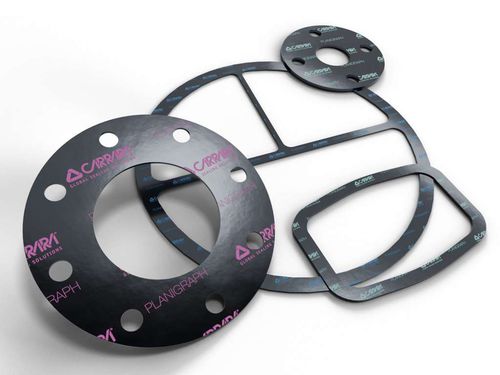

Прокладочный лист из расширенного графита Planigraph™

фланцадля клапанадля гибкого шланга

В линейке Planigraph™ представлены графитовые листы Premium Grade и Industrial Grade, отличающиеся чистотой графита и наличием ингибиторов коррозии и окисления. Planigraph™ включает следующие модели: LG без вставки LGR с гладкой одиночной вставкой LGRF с одной или несколькими вставками с зубцами LGRHDI с несколькими гладкими вставками Максимально допустимая нагрузка на прокладки из расширенного графита зависит от типа и количества металлических вставок и тесно связана с фактической уплотнительной поверхностью прокладки. Всегда рекомендуется проверять соотношение между [De-Di], где De и Di означают диаметры частей прокладки, фактически задействованных при сжатии фланца, и толщиной прокладки. Это соотношение должно быть не менее 4. На линейных фланцах WN RF прокладки могут использоваться до класса давления 300 фунтов на кв. дюйм. Пределы применения продукции Planigraph™ указаны в технических характеристиках. Расширенный минеральный графит LGRF Planigraph™ соответствует последнему обновлению Директивы ЕС 2011/65/EU (RoHS). Этот тип графитовых прокладок обеспечивает надежное и долговечное уплотнение, что делает их идеальным вариантом для всех промышленных применений, от самых простых до самых сложных.
